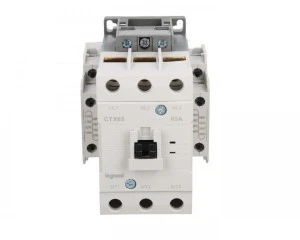

Stycznik mocy 65A 3P 2Z 2R 230V AC CTX3 416166
Stycznik mocy CTX3 416166 to trójbiegunowe urządzenie przeznaczone do załączania obwodów trójfazowych o znamionowym prądzie pracy 65 A (kategoria AC-3). Stosowany w rozdzielnicach i układach sterowania do zasilania silników, pomp i innych odbiorników przemysłowych.
Cechy techniczne
- Liczba styków głównych: 3 styki zwierne (NO), 0 styku rozwiernego
- Styki pomocnicze: 2 zwierne (2Z) i 2 rozwierne (2R)
- Znamionowy prąd pracy Ie (AC-3, 400 V): 65 A
- Znamionowe napięcie sterowania Us: 230 V AC (50/60 Hz)
- Rodzaj napięcia sterowania: AC
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Wersja konstrukcyjna: nie jest modułowa (wersja monolityczna)
- Kategoria użytkowania: AC-3 — przystosowany do załączania silników indukcyjnych
Zastosowanie produktu
- Sterowanie i załączanie silników trójfazowych oraz obciążeń przemysłowych w układach o prądzie do 65 A (kategoria AC-3).
- Zastosowanie w rozdzielnicach, szafach sterowniczych, układach pompowych, wentylacji i napędach taśmowych.
- Praca w układzie z przekaźnikiem termicznym — nastawy przekaźnika powinny być dobrane i przetestowane zgodnie z instrukcją producenta.
- Wskazówki instalacyjne: przed pracami odłączyć zasilanie, montować w miejscach suchych i pozbawionych nadmiernych drgań, zapewnić odpowiednią wentylację i zachować odległości przewodów oraz momenty dokręcania określone w instrukcji.
- Konserwacja i naprawy powinny być wykonywane przez wykwalifikowany personel; utylizować jako odpady przemysłowe po zakończeniu eksploatacji.
