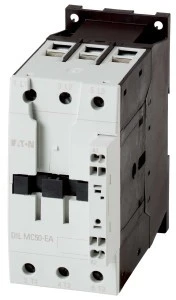

Stycznik mocy 50A 3P 230V AC 0Z 0R DILMC50-EA(230V50HZ,240V60HZ) 189949
Stycznik mocy DILMC50-EA przeznaczony do 3-fazowego przełączania obwodów mocy; wykonanie 3P z trzema stykami głównymi zwiernymi, stosowany przede wszystkim do sterowania silnikami asynchronicznymi oraz jako element układów rozruchowych.
Cechy techniczne
- Liczba styków głównych: 3 styki zwierne (3P)
- Znamionowy prąd pracy Ie przy AC-3, 400 V: 50 A
- Znamionowy prąd pracy Ie przy AC-1, 400 V: 80 A
- Znamionowa moc pracy przy AC-3, 400 V: 22 kW
- Znamionowy prąd pracy przy AC-4, 400 V: 21 A; znamionowa moc przy AC-4, 400 V: 10 kW
- Znamionowe napięcie sterowania: 230 V AC (50 Hz) / 240 V AC (60 Hz); typ napięcia sterowania: AC
- Styków pomocniczych w wersji podstawowej: 0 zwiernych, 0 rozwiernych
- Przyłącze obwodu głównego: zacisk sprężynowy
- Wersja modułowa: nie
- Kompatybilność z systemem DILM: możliwość rozbudowy o dodatkowe moduły pomocnicze, współpraca z przekaźnikami przeciążeniowymi i zestawami gwiazda–trójkąt
- Oznaczenie producenta/model: DILMC50-EA (numer katalogowy 189949)
Zastosowanie produktu
- Sterowanie silnikami asynchronicznymi do mocy 22 kW przy pracy AC-3 (400 V)
- Realizacja układów rozruchowych, w tym konfiguracje gwiazda–trójkąt przy użyciu dedykowanych zestawów
- Zastosowanie w rozdzielnicach sterowniczych i systemach automatyki przemysłowej wymagających 3-polowego łączenia mocy
- Integracja z układami ochrony przeciążeniowej i modułami pomocniczymi serii DILM
