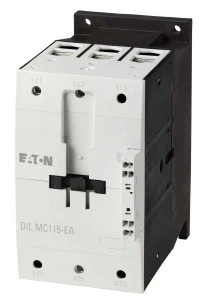

Stycznik mocy 115A 3P 24V DC 0Z 0R DILMC115-EA(RDC24) 189970
Stycznik mocy DILMC115-EA(RDC24) przeznaczony do sterowania obwodami trójfazowymi w aplikacjach przemysłowych; typ 3P, cewka zasilana napięciem stałym 24 V DC. Produkt sprawdza się w rozruchu silników oraz w układach z pracą impulsową.
Cechy techniczne
- Znamionowy prąd pracy Ie (AC-3, 400 V): 115 A
- Znamionowy prąd pracy Ie (AC-1, 400 V): 160 A
- Znamionowy prąd pracy przy AC-4 (400 V): 55 A
- Znamionowa moc pracy: AC-3 (400 V) 55 kW; AC-4 (400 V) 28 kW
- Liczba styków głównych zwiernych: 3 (3P); brak styków głównych rozwiernych
- Brak styków pomocniczych (zwiernych i rozwiernych)
- Znamionowe napięcie sterowania (cewka): DC 24–27 V
- Rodzaj przyłącza obwodu głównego: zacisk sprężynowy
- Wersja modułowa: nie (konstrukcja kompaktowa do montażu w rozdzielnicach)
- Seria DILM: konstrukcja zoptymalizowana pod kątem małych strat cieplnych oraz pracy w trudnych warunkach; dostępne moduły styków pomocniczych i opcjonalne wyposażenie ochronne
Zastosowanie produktu
- Bezpośredni rozruch silników trójfazowych do 55 kW (kategoria AC-3)
- Układy napędowe i sterownice maszyn przemysłowych wymagające sterowania DC 24 V
- Instalacje z pracą impulsową i obwody o zwiększonym obciążeniu przerywanym (AC-4)
- Montaż w rozdzielnicach i panelach sterowniczych z wykorzystaniem przyłączy sprężynowych
- Zastosowania wymagające integracji z modułami styków pomocniczych lub urządzeniami ochronnymi
