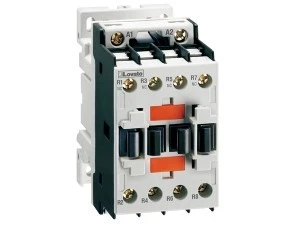

Stycznik 4 polowy, 4R (4 zestyki rozwierne), 45 A AC1
Cewka 24 VDC.
Zaciski śrubowe.
Podstawowe akcesoria do stycznika:
- zestyki pomocnicze (montaż na styczniku): BFX1011 (1Z+1R); BFX1022 (2Z+2R)
- zestyki pomocnicze (montaż z boku stycznika): BFX1211 (1Z+1R); BFX1220 (2Z)
- blokady mechaniczne: BFX5000 (boczna), BFX5001 (boczna, z 2 stykami R), BFX5002 (przednia)
Znamionowe napięcie izolacji Ui IEC/EN 690V
Znamionowe napięcie udarowe Uimp 6kV
Prąd termiczny Ith 45 A
Prąd roboczy Ie
45 A AC-1 (≤40°C)
36 A AC-1 (≤55°C)
32 A AC-1 (≤70°C)
26 A AC-3 (≤440V ≤55°C)
11,5 A AC-4 (400V)
Znamionowa moc robocza AC-1 (T≤40°C)
17 kW przy 230 VAC
30 kW przy 400 VAC
37 kW przy 500 VAC
51 kW przy 690 VAC
Temperatura pracy: min. -50°C maks. +70°C
Temperatura składowania min. -60°C maks. 80°C
Trwałość mechaniczna 20 000 000 cykli
Trwałość elektryczna 1 400 000 łączeń
Pozycja montażowa normalna – płaszczyzna pionowa
Pozycja montażowa dozwolona - ±30°
Montaż - śruba/szyna DIN 35 mm
* Pozostałe parametry w karcie katalogowej, do pobrania poniżej.
