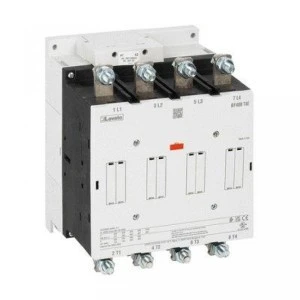

Stycznik mocy 4P 600A w AC1, cewka 100...250VAC/DC BF400T4E230

Stycznik mocy 4 polowy 600A AC1, 400A AC3

Cewka sterowana elektronicznie, może być zasilana napięciem AC lub DC

Zakres zasilania cewki: 100…250 VAC/DC.

Podstawowe akcesoria do stycznika:

- zestyki pomocnicze (montaż na styczniku): BFX10C10 (1 zwierny), BFX10C01 (1 rozwierny), zaciski śrubowe

- zestyki pomocnicze (montaż z boku stycznika): BFX12C11 (1 zwierny +1 rozwierny), BFX12C20 (2 zwierne), BFX12C02 (2 rozwierne), zaciski śrubowe.

(na styczniku można zamontować maksymalnie 6 sztuk zestyków pomocniczych)

- blokady mechaniczne: BFX5500 (stycznik obok stycznika), BFX5503 oraz BFX5504 (stycznik nad stycznikiem)

Znamionowe napięcie izolacji Ui IEC/EN 1 000V

Znamionowe napięcie udarowe Uimp 8kV

Prąd roboczy termiczny Ith 600A

Prąd roboczy Ie:

600A AC-1 (≤40°C)

400A AC-3 (≤440VAC ≤55°C)

190A AC-4 (400VAC)

Znamionowa moc robocza AC-1 (T≤40°C)

227 kW przy 230VAC

395 kW przy 400VAC

494 kW przy 500VAC

681 kW przy 690VAC

987 kW przy 1000VAC

Temperatura pracy: min. -40°C maks. +70°C

Temperatura składowania min. -50°C maks. +80°C

Trwałość mechaniczna 5 000 000 cykli

Trwałość elektryczna 600 000 łączeń

Pozycja montażowa normalna – płaszczyzna pionowa

Pozycja montażowa dozwolona - ±30°

* Pozostałe parametry w karcie katalogowej, do pobrania poniżej.
