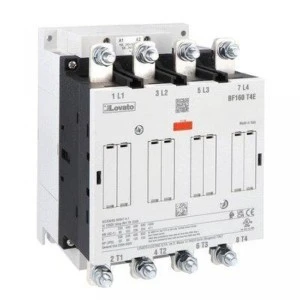

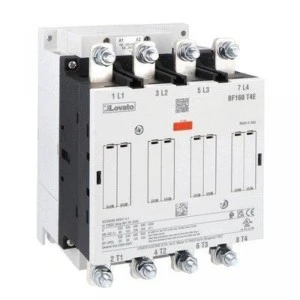

Stycznik mocy 4P 250A w AC1 cewka 60...130VAC/DC BF160T4E110

Cewka sterowana elektronicznie, może być zasilana napięciem AC lub DC

Zakres zasilania cewki od 60 do 130 VAC/DC.

Zaciski śrubowe.

Podstawowe akcesoria do stycznika:

- zestyki pomocnicze (montaż na styczniku): BFX10C10 (1 zwierny), BFX10C01 (1 rozwierny), zaciski śrubowe

- zestyki pomocnicze (montaż z boku stycznika): BFX12C11 (1 zwierny +1 rozwierny), BFX12C20 (2 zwierne), BFX12C02 (2 rozwierne), zaciski śrubowe.

Na styczniku można zamontować maksymalnie 6 sztuk zestyków pomocniczych.

- blokady mechaniczne: BFX5500 (stycznik obok stycznika), BFX5503 oraz BFX5504 (stycznik nad stycznikiem)

Znamionowe napięcie izolacji Ui IEC/EN 1 000V

Znamionowe napięcie udarowe Uimp 8kV

Prąd roboczy termiczny Ith 250A

Prąd roboczy Ie:

250A AC-1 (≤40°C)

160A AC-3 (≤440VAC ≤55°C)

75A AC-4 (400VAC)

Znamionowa moc robocza AC-1 (T≤40°C)

95 kW przy 230VAC

165 kW przy 400VAC

206 kW przy 500VAC

284 kW przy 690VAC

411 kW przy 1000VAC

Temperatura pracy: min. -40°C maks. +70°C

Temperatura składowania min. -50°C maks. 80°C

Trwałość mechaniczna 10 000 000 cykli

Trwałość elektryczna 1 000 000 łączeń

Pozycja montażowa normalna – płaszczyzna pionowa

Pozycja montażowa dozwolona - ±30°

* Pozostałe parametry w karcie katalogowej, do pobrania poniżej.
