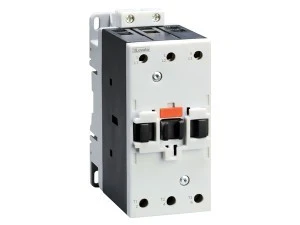

Stycznik mocy 3P 95A AC3 cewka 100‑250VAC/DC BF9400E230

Stycznik mocy 3-polowy 115A AC1, 95A AC3.

Cewka 100…250VAC/DC

Podstawowe dane techniczne:

Prąd roboczy termiczny umowny Ith: 115 A

Prąd roboczy Ie:

115 A AC-1 (≤40°C), 95 A AC-1 (≤55°C), 80 A AC-1 (≤70°C)

38 A AC-4 (400V)

Znamionowa moc robocza AC-3 (T≤55°C) :

30 kW przy 230 VAC

55 kW przy 400 VAC

45 kW przy 440 VAC

55 kW przy 690 VAC

37 kW przy 1 000 VAC

Znamionowe napięcie izolacji Ui: 1 000 VAC

Znamionowe napięcie udarowe U_imp: 8 kVAC

Temperatura pracy: -40 … +70 °C

Temperatura składowania: -50 … +80 °C

Podstawowe akcesoria:

- zestyki pomocnicze (montaż na styczniku, zaciski śrubowe): BFX1011 (1Z+1R), BFX1022 (2Z+2R), BFX1020 (2Z), BFX1002 (2R);

- blokady mechaniczne: BFX5300 (montaż z boku stycznika), BFX5301 (montaż z boku stycznika, wbudowane 2 zestyki rozwierne 2R), BFX5303 (montaż na stycznikach)
