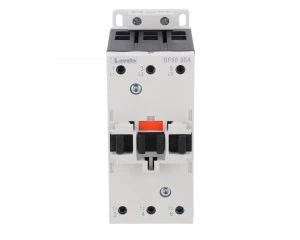

Stycznik mocy 3P 50 A AC3 cewka 110 VAC 50/60 Hz BF5000A110
- Producent:LOVATO
- Seria produktu:STYCZNIKI BF
- Indeks producenta:BF5000A110
- Indeks TIM:0004-00012-49870
- Kategoria:Styczniki mocy AC
- Ocena:
Cena:
Stycznik mocy 3-polowy 90 A AC1, 50 A AC3
Cewka 110 VAC 50/60 Hz
Podstawowe akcesoria:
- zestyki pomocnicze (montaż na styczniku, zaciski śrubowe): BFX1011 (1Z+1R), BFX1022 (2Z+2R), BFX1020 (2Z), BFX1002 (2R);
- zestyki pomocnicze (montaż z boku stycznika, zaciski śrubowe): BFX1211 (1Z+1R), BFX1220 (2Z), BFX1202 (2R);
- blokady mechaniczne: BFX5300 (montaż z boku stycznika), BFX5301 (montaż z boku stycznika, wbudowane 2 zestyki rozwierne 2R), BFX5303 (montaż na stycznikach)
- przekaźniki termiczne – seria RF82 …
Podstawowe dane techniczne:
Prąd roboczy termiczny umowny Ith: 90 A
Prąd roboczy Ie:
90 A AC-1 (≤40°C), 75 A AC-1 (≤55°C), 65 A AC-1 (≤70°C)
28 A AC-4 (400V)
Znamionowa moc robocza AC-3 (T≤55°C) :
15 kW przy 230 VAC
22 kW przy 400 VAC
30 kW przy 440 VAC
37 kW przy 690 VAC
22 kW przy 1 000 VAC
Znamionowe napięcie izolacji Ui: 1 000 VAC
Znamionowe napięcie udarowe Uimp: 8 kVAC
Temperatura pracy: -40 … +70 °C
Temperatura składowania: -50 … +80 °C
Dane techniczne
CN
8536508000
Znamionowy prąd pracy przy AC-4, 400 V [A]
28
Znamionowy prąd pracy Ie przy AC-3, 400 V [A]
50
Znamionowa moc pracy przy AC-3, 400 V [kW]
22
Liczba styków pomocniczych zwiernych
0
Znamionowe napięcie sterowania Us dla AC 60 Hz [V]
110
Wersja modułowa
Rodzaj napięcia sterowania
AC
PKWiU
27.33.11.0
Liczba styków głównych zwiernych
3
Znamionowy prąd pracy Ie dla AC-1, 400 V [A]
90
Liczba styków głównych rozwiernych
0
Liczba styków pomocniczych rozwiernych
0
Znamionowe napięcie sterowania Us dla AC 50 Hz [V]
110
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe
Dane logistyczne
Ean
8013975223017
Szerokość opakowania [mm]
120
Waga z opakowaniem [kg]
1.05
Wysokość opakowania [mm]
60
Długość opakowania [mm]
150
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
