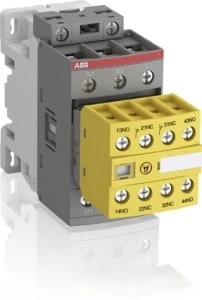

Stycznik bezpieczeństwa AFS30-30-22-11 24-60V50/60HZ 20-60VDC 3P 2NO+2NC 15kW/AC3 1SBL277082R1122
AFS30-30-22-11 to 3-biegunowy stycznik bezpieczeństwa przeznaczony do sterowania silnikami i obwodami mocy w instalacjach przemysłowych. Urządzenie obsługuje napięcia cewki 24–60 V AC (50/60 Hz) oraz 20–60 V DC i przeznaczone jest do zastosowań wymagających współpracy z układami bezpieczeństwa maszyn.
Cechy techniczne
- Konfiguracja: 3-biegunowy stycznik (3P) z dodatkowymi stykami pomocniczymi 2NO + 2NC.
- Napięcie sterujące: 24–60 V AC (50/60 Hz) oraz 20–60 V DC.
- Parametry mocy: obsługa silników do 15 kW przy pracy w klasie wykorzystania AC-3 (400 V).
- Prąd roboczy: możliwość pracy w obwodach o prądzie do 50 A.
- Ochrona: wbudowana ochrona przeciwprzepięciowa cewki.
- Kompatybilność z wymaganiami bezpieczeństwa funkcjonalnego: zgodność z normami bezpieczeństwa stosowanymi przy projektowaniu układów bezpieczeństwa maszyn (m.in. EN ISO 13849 i EN 62061) oraz normami dotyczącymi aparatów łączeniowych (EN 60947-1, EN IEC 60947-4-1, EN 60947-5-1).
- Wymiary: szerokość 45 mm, wysokość 86 mm, głębokość 119,5 mm — kompaktowa obudowa ułatwiająca montaż w rozdzielnicach.
- Rozszerzalność: możliwość dołączenia dodatkowych bloków pomocniczych i integracji z układami sterowania maszyn.
- Oznaczenie producenta/modelu: 1SBL277082R1122 (seria AFS).
Zastosowanie produktu
- Sterowanie silnikami asynchronicznymi w aplikacjach przemysłowych wymagających funkcji bezpieczeństwa (napędy do 15 kW/AC-3).
- Układy sterowania maszyn i linii produkcyjnych z separacją obwodów mocy i sygnalizacji pomocniczej.
- Integracja z systemami bezpieczeństwa maszyn zgodnymi z wymaganiami EN ISO 13849 i EN 62061.
- Zastosowania przemysłowe wymagające szerokiego zakresu napięcia cewki (aplikacje zasilane DC lub AC 50/60 Hz) oraz rozbudowy o dodatkowe styki pomocnicze.
