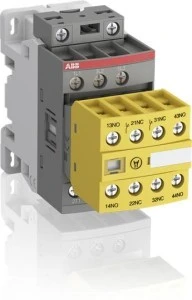

Stycznik bezpieczeństwa AFS16-30-22-11 24-60V50/60HZ 20-60VDC 3P 2NO+2NC 7 5kW/AC3 1SBL177082R1122
Stycznik bezpieczeństwa AFS16-30-22-11 to 3-biegunowy element wykonawczy przeznaczony do bezpośredniego sterowania silnikami prądu przemiennego do 7,5 kW (400 V AC) w trybie AC-3; stosowany jako część układów sterowania i bezpieczeństwa maszyn w aplikacjach przemysłowych.
Cechy techniczne
- Napięcie znamionowe obwodu głównego: do 690 V AC.
- Zdolność sterowania silnikami: do 7,5 kW przy 400 V (AC-3).
- Cewka sterująca: 24–60 V AC (50/60 Hz) oraz 20–60 V DC — szeroki zakres pracy cewki.
- Styki pomocnicze fabrycznie: 2 NO + 2 NC, dostępne do monitorowania stanu stycznika.
- Technologia AF: poprawiona odporność na niestabilne zasilanie i szeroki zakres napięcia sterującego.
- Stopień ochrony: IP20 (ochrona przed dostępem do części niebezpiecznych).
- Konstrukcja modułowa: możliwość dobudowy dodatkowych bloków pomocniczych i akcesoriów.
- Zgodność z normami bezpieczeństwa funkcjonalnego maszyn: EN ISO 13849 i EN 62061.
Zastosowanie produktu
- Sterowanie silnikami indukcyjnymi w aplikacjach przemysłowych (AC-3): pompy, wentylatory, przenośniki.
- Układy bezpieczeństwa maszyn wymagające styczników zgodnych z normami funkcjonalnymi.
- Instalacje z niestabilnym zasilaniem lub szerokim zakresem napięć sterujących, gdzie wymagana jest wysoka odporność cewki.
- Rozwiązania modułowe w rozdzielnicach i panelach sterowniczych, gdzie przewidziana jest rozbudowa o dodatkowe elementy pomocnicze.
