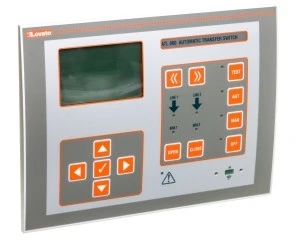

Sterownik układu SZR z RS485 i zasilaniem 110‑240VAC/12‑24‑48VDC do kontroli 2 trójfazowych źródeł zasilania ATL800

Sterownik układu SZR z RS485 i zasilaniem 110-240VAC/12-24-48VDC do kontroli 2 trójfazowych źródeł zasilania ATL800

Sterownik układu SZR ATL800 to programowalny sterownik przeznaczony do automatycznego przełączania dwóch trójfazowych źródeł zasilania z obsługą urządzenia sprzęgła. Stosowany do zarządzania zasilaniem w instalacjach przemysłowych, agregatach prądotwórczych oraz rozdzielniach zasilania redundantnego.

Cechy techniczne

• Kontrola: dwa trójfazowe źródła zasilania oraz jedno urządzenie sprzęgła; programowalny typ źródła.
• Zasilanie sterownika: AC 110–240 V oraz DC 12/24/48 V.
• Interfejsy komunikacyjne: wbudowany RS485; możliwość rozbudowy modułami EXP (NFC, USB, Wi‑Fi, Ethernet opcjonalnie).
• Panel operatora: podświetlany wyświetlacz LCD umożliwiający odczyt parametrów i alarmów.
• Wejścia/wyjścia: 8 cyfrowych wejść oraz 7 wyjść przekaźnikowych do sterowania styczników i sygnalizacji.
• Funkcje pracy: tryby automatyczny, manualny i testowy; przełączanie bezprzerwowe; zarządzanie obciążeniem i logika priorytetów.
• Monitorowanie i alarmy: pomiar napięć fazowych, detekcja zaniku/Asymetrii, generowanie alarmów programowalnych.
• Montaż i wykonanie mechaniczne: przeznaczony do montażu tablicowego; przednia część o stopniu ochrony IP54; wymiary 240×180×43,9 mm.
• Połączenia: przyłącze obwodu głównego — połączenie śrubowe; liczba biegunów: 3.
• Odporność środowiskowa: zaprojektowany do pracy w warunkach zmiennych temperatur, podwyższonej wilgotności i wstrząsów (parametry zgodne z instrukcją obsługi).
• Konfiguracja i zdalne sterowanie: parametry konfigurowalne z poziomu aplikacji mobilnej lub komputerowej; komunikacja nadzorcza przez RS485/rozszerzenia.
• Uwagi konstrukcyjne: urządzenie przeznaczone do zabudowy w rozdzielnicy; nie jest dostarczane jako kompletne urządzenie w oddzielnej obudowie.

Zastosowanie produktu

• Automatyczne przełączanie zasilania pomiędzy siecią a agregatem prądotwórczym w zakładach przemysłowych.
• Zarządzanie redundancją zasilania w centrach danych, szpitalach i obiektach krytycznych.
• Sterowanie sprzęgłem i sekwencją załączeń w układach z wieloma źródłami zasilania.
• Monitorowanie parametrów napięciowych i generowanie alarmów dla zdalnego nadzoru poprzez RS485 i moduły komunikacyjne.
• Wykorzystanie w rozdzielniach głównych i pomocniczych wymagających montażu tablicowego oraz integracji z systemem sterowania obiektu.
