Moduły EXP dedykowane są do produktów z możliwością rozszerzenia przez łącze podczerwieni i zostały zaprojektowane by zwiększyć możliwość typu podłączenia, dostępność wejść/wyjść i zapamiętywanie i analizę pomiarów z urządzenia do którego jest podłączony.

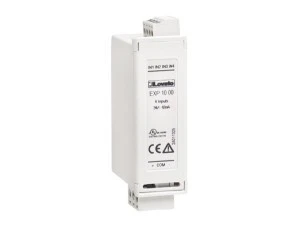

Moduł EXP1000 posiada 4 izolowane wejścia cyfrowe.
Po bokach zacisków wejściowych dostępne są wyprowadzenia izolowanego zasilania stałego 24V do podłaczenia różnych typologicznie wejść cyfrowych, takich jak: zestyk, otwarty kolektor NPN i PNP czy czynne czujniki z wyjściem cyfrowym (np. czujniki 3 przewodowe). Przyłączenia dokonuje się szybko do jednostki
bazowej lub już zamontowanego modułu.
Po podłączeniu zasilania układ automatycznie rozpozna typ modułu EXP.
Ustawień parametrów EXP dokonuje się bezpośrednio z urządzenia bazowego.
Opis
- Kompaktowe wymiary (64mmx38mmx22mm)- Bezpośrednie podłączenie wtykowe do modułu podstawowego.
- 4 wejścia cyfrowe o różnej typologii:
- zestyk, NPN lub PNP (otwarty kolektor), push pull i cyfrowe wyjście czujników.
- Izolowane napięcie stałe 24Vdc/1W:
- Do podłączenia różnych wejść cyfrowych;
- Do zasilania czujników (zobacz notatki poniżej schematów).
- Zasilanie DC chronione przed przeciążeniem i zwarciem.
- Automatyczne rozpoznanie przez jednostkę bazową
- Ustawianie parametrów EXP przez menu bazy
