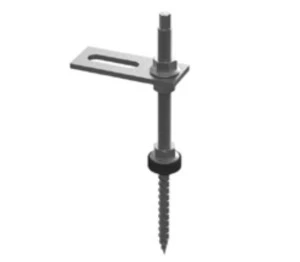

Śruba Dwugwintowa M10/250 z adapterem

Śrubę dwugwintową z adapterem stosuje się
w przypadku dachów krytych blachodachówką,
blachą trapezową lub płytą warstwową. W zależności
od konstrukcji dachu stosuje się śruby
o długości 200, 250 lub 300 mm.
Śruba dwugwintowa składająca się z dwóch
nakrętek kołnierzowych M10 oraz uszczelki montowana
jest bezpośrednio do konstrukcji dachu.
Kolejnym elementem tego mocowania jest adapter
w kształcie prostokąta. Zastosowany w adapterze
otwór w kształcie fasolki pozwala na regulację
położenia profilu.
Do adaptera za pomocą śruby M10 montuje się
uniwersalny aluminiowy profil montażowy 40x40.
Po zamontowaniu i wypoziomowaniu profili aluminiowych
następuje montaż modułu PV, który za
pomocą śrub imbusowych M8 mocowany jest do
profilu klemami końcowymi i środkowymi (dostępnymi
również w anodzie czarnej). Śruba imbusowa
M8 może być zamiennie stosowana z nakrętką
kwadratową, jak i wpustem przesuwnym.
