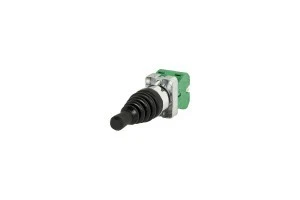

Przyciski sterownicze N-527 są przewidziane do wbudowania w znormalizowane otwory 22.3mm wykonane w pulpitach sterowniczo- sygnalizacyjnych lub bezpośrednio w korpusach maszyn i urządzeń. Służą do sterowania urządzeń elektrycznych o napięciu do 690V.
Przeznaczone są głównie do realizacji podstawowych funkcji sterowniczych.
DANE TECHNICZNE
- Napięcie znamionowe łączeniowe Ue: AC: 24/240/400V 50/60 Hz, DC: 24/125/250V
- Prądy znamionowe łączeniowe Ie: AC: 10/6/4A, DC: 2,8/0,55/0,27A
- Kategorie użytkowania: AC - 15, DC - 13
- Napięcie znamionowe izolacji Ui: 690V
- Napięcie znamionowe udarowe wytrzymywane Uimp: 4kV
- Stopień ochrony: IP65
- Stopień zanieczyszczenia środowiska wg IEC 60947-1: 3
- Zabezpieczenie zwarciowe (typ i max. wartość danych znamionowych urządzenia zabezpieczającego): gL 10A, 500V
- Prąd cieplny w powietrzu Ith (IEC 60947-5-1) 0<40˚C: 10A
- Temperatura otoczenia: -25...+70˚C
- Max częstotliwość przestawień: 3600 cykli/h
- Oporność stykowa: ≤25mW
- Przekrój przewodów przyłączeniowych: 1 lub 2x 2,5mm2
- Materiał obudowy: Stop Zn+Al+Mg chromowany
- Położenie pracy: dowolne
- Norma: IEC 60947-5-1
