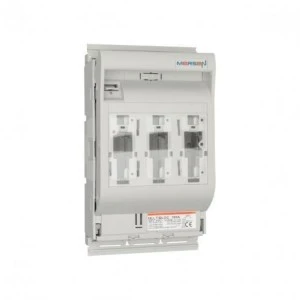

Rozłącznik skrzynkowy MULTIBLOC NH00 160A 3P Złącza 6 zaciski Al/Cu 1,5‑70mm2 okrągły linka 95mm2 drut sektorowy G1023046

MULTIBLOC® Size 00 160A to rozłącznik bezpiecznikowy NH przeznaczony do ochrony i przełączania obwodów elektrycznych. Urządzenie obsługuje 3-biegunowe przełączanie i jest wyposażone w zaciski typu "Clamp Strap" kompatybilne z przewodami aluminiowymi i miedzianymi (Al/Cu). Montaż realizowany jest od dołu na panelu (Bottom Fitting/panel), co zapewnia łatwą instalację w szafach rozdzielczych.

Kluczowe parametry techniczne

• Numer katalogowy: G1023046 / 2.032.000

• Kod EAN/UPC: 9008567005675

• Napięcie znamionowe:

  • AC (IEC): 690 V

  • DC (IEC): 440 V

• Prąd znamionowy: 160 A

• Częstotliwość: 50–60 Hz

• Kategoria użytkowania:

  • AC 23 B przy Ue = 400 V, Ie = 160 A

  • AC 22 B przy Ue = 500 V, Ie = 160 A

  • AC 21 B przy Ue = 690 V, Ie = 160 A

  • DC 22 B przy Ue = 220 V, Ie = 160 A

  • DC 21 B przy Ue = 440 V, Ie = 100 A

• Rozmiar bezpiecznika: 00

• Liczba biegunów: 3

• Znamionowa zdolność zwarciowa (SCCR):

  • 80 kA przy Ue = 400 V, Ie = 160 A

  • 80 kA przy Ue = 500 V, Ie = 160 A

  • 80 kA przy Ue = 690 V, Ie = 125 A

• Znamionowe napięcie udarowe: 8 kV

• Znamionowe napięcie izolacji: 1000 V

• Znamionowa zwarcie wytrzymałość: 4 kA / 1 s

• Maksymalna moc rozpraszania:

  • Bezpieczniki: 12 W

  • Wkładki lite: 1,2 W

• Moc rozpraszana przy Ith (bez wkładek):

  • Bez bezpieczników: 11 W

  • Bez wkładek litych: 17 W

• Znamionowy prąd termiczny w wolnym powietrzu:

  • Z bezpiecznikami: 160 A

  • Z wkładkami litymi: 200 A

• Znamionowa zdolność załączania zwarcia z wkładkami litymi (Icm): 6,2 kA

Cechy konstrukcyjne

• Montaż: Dolne mocowanie na panelu (Bottom Fitting/panel)

• Wymiary produktu:

  • Szerokość: 108 mm

  • Długość: 81 mm

  • Wysokość: 202 mm

• Waga: 0,85 kg

• Opakowanie sprzedażowe:

  • Ilość: 1 sztuka

  • Wymiary: 111 mm x 205 mm x 84 mm

  • Waga: 0,85 kg

• Stopień zanieczyszczenia: 3

• Zgodność z RoHS: Tak

• Typ pracy: AC/DC

Zastosowanie

Rozłącznik MULTIBLOC® jest przeznaczony do stosowania w instalacjach elektrycznych wymagających niezawodnego zabezpieczenia przed przeciążeniami i zwarciami. Dzięki wysokiej zdolności zwarciowej (do 80 kA) oraz uniwersalnym zaciskom Al/Cu, jest idealnym rozwiązaniem dla różnorodnych aplikacji przemysłowych i komercyjnych, zarówno w systemach AC, jak i DC.

Podsumowanie

NH fuse-switch disconnector MULTIBLOC® Size 00 160A to kompaktowe, wytrzymałe i wszechstronne urządzenie, które zapewnia skuteczną ochronę i łatwość obsługi w instalacjach elektrycznych. Jego parametry techniczne, takie jak wysokie napięcie znamionowe (690 V AC / 440 V DC), zdolność zwarciowa 80 kA oraz zgodność z normami IEC, czynią go niezawodnym wyborem dla profesjonalnych zastosowań.
