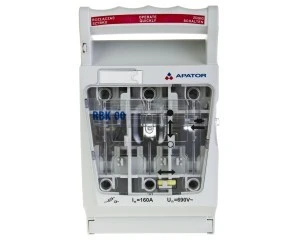

Rozłącznik izolacyjny bezpiecznikowy 160A RBK 00 /zaciski mostkowe 4-50mm2/ 63-823333-111
Rozłącznik izolacyjny bezpiecznikowy RBK 00 160A to trójpolowy izolator z miejscem na wkładki NH00, przeznaczony do bezpiecznego odłączania i zabezpieczania obwodów niskiego napięcia w instalacjach przemysłowych i rozdzielnicach montowanych płasko.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 160 A
- Liczba biegunów: 3
- Maksymalne znamionowe napięcie pracy Ue AC: 690 V
- Znamionowy warunkowy prąd zwarciowy Iq: 100 kA
- Do wkładek bezpiecznikowych: NH00
- Przyłącza główne: zaciski mostkowe, obsługujące przekroje przewodów 4–50 mm2
- Stopień ochrony części czołowej: IP20
- Rodzaj elementu przełączającego: uchwyt pokrywy (dostęp do wkładek przez osłonę)
- Funkcja: rozłącznik bezpieczeństwa (tak); nie jest przeznaczony jako rozłącznik główny, kompaktowy ani jako wyłącznik awaryjny
- Montaż: odpowiedni do montażu płaskiego; niezalecany do montażu szynowego ani montażu czołowego czterootworowego
- Brak kontroli stanu wkładki bezpiecznikowej
Zastosowanie produktu
Rozłącznik RBK 00 160A stosuje się do izolowania i zabezpieczania obwodów trójfazowych w rozdzielnicach i szafach sterowniczych niskiego napięcia do 690 V, gdzie wymagane jest użycie wkładek NH00 o dużej zdolności zwarciowej. Dedykowany do instalacji przemysłowych i instalacji zasilania pomocniczego, umożliwia bezpieczną wymianę wkładek dzięki uchwytowi pokrywy oraz łączenie przewodów o przekrojach 4–50 mm2 za pomocą zacisków mostkowych. Ze względu na brak funkcji jako rozłącznik główny lub wyłącznik awaryjny, urządzenie należy stosować jako lokalny rozłącznik bezpieczeństwa i zabezpieczenie nadprądowe w obwodach pomocniczych i rozdzielczych.
