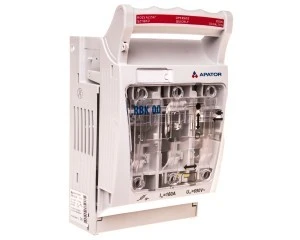

Rozłącznik izolacyjny bezpiecznikowy 160A RBK 00 M /zaciski śrubowe do 70mm2/ 63-823333-121
Rozłącznik izolacyjny bezpiecznikowy RBK 00 M o znamionowym prądzie 160 A to trzypolowy łącznik z miejscem na wkładki NH00, przeznaczony do rozdzielnic i obwodów przemysłowych wymagających wyłączania i ochrony nadprądowej przy napięciu do 690 V AC.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 160 A
- Liczba biegunów: 3
- Maksymalne znamionowe napięcie pracy Ue AC: 690 V
- Znamionowy warunkowy prąd zwarciowy Iq: 100 kA
- Do wkładek bezpiecznikowych: NH00
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe, przewody do 70 mm²
- Stopień ochrony części czołowej: IP20
- Rodzaj elementu przełączającego: uchwyt pokrywy
- Przeznaczenie jako wyłącznik awaryjny: tak; jako rozłącznik bezpieczeństwa: tak
- Ograniczenia montażowe: odpowiedni do montażu płaskiego; nie do montażu szynowego ani montażu czołowego czterootworowego
- Brak funkcji kontroli stanu wkładki bezpiecznikowej
Zastosowanie produktu
- Ochrona i izolacja obwodów zasilania w rozdzielnicach przemysłowych i budynkowych przy napięciu do 690 V AC.
- Aplikacje wymagające funkcji wyłącznika awaryjnego i rozłącznika bezpieczeństwa z wkładką NH00.
- Stosowanie tam, gdzie wymagane jest przyłącze śrubowe dla przewodów o przekroju do 70 mm² (np. główne odgałęzienia zasilania, obwody silnikowe).
- Montaż płaski w panelach i obudowach rozdzielczych; niezalecany montaż na szynie bez odpowiednich adapterów.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy rozłącznik ma kontrolę stanu wkładki bezpiecznikowej?
Nie — opisany rozłącznik izolacyjny bezpiecznikowy RBK 00 M nie posiada funkcji kontroli stanu wkładki.
- W jaki sposób można zamontować ten rozłącznik?
Rozłącznik jest przystosowany do montażu płaskiego w panelu lub obudowie; nie jest przeznaczony do bezpośredniego montażu na szynie ani do montażu czołowego czterootworowego.
