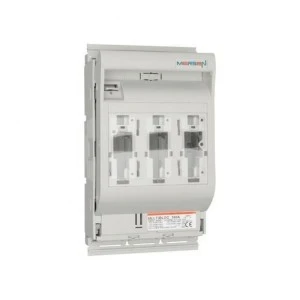

Rozłącznik skrzynkowy MULTIBLOC NH00 160A 3P IP30 Złącza 6 śrubowe M8 P1023007

MULTIBLOC® 2.030.000 (Numer artykułu: P1023007, Numer katalogowy: 2.030.000, Kod EAN/UPC: 9008567005644) to trójpolowy rozłącznik bezpiecznikowy NH w rozmiarze 00, zaprojektowany do ochrony i rozłączania obwodów w zastosowaniach przemysłowych. Charakteryzuje się prądem znamionowym 160 A, napięciem znamionowym 690 V AC / 440 V DC oraz montażem na panelu z podłączeniem od dołu za pomocą śruby M8. Urządzenie jest zgodne z normami IEC i dyrektywą ROHS, co czyni je niezawodnym rozwiązaniem dla różnorodnych systemów elektrycznych.

Kluczowe Specyfikacje Elektryczne

• Częstotliwość: 50–60 Hz

• Napięcie znamionowe:

  • AC: 690 V (IEC)

  • DC: 440 V (IEC)

• Prąd znamionowy: 160 A

• Kategorie użytkowania:

  • AC 23 B przy 400 V, 160 A

  • AC 22 B przy 500 V, 160 A

  • AC 21 B przy 690 V, 160 A

  • DC 22 B przy 220 V, 160 A

  • DC 21 B przy 440 V, 100 A

• Znamionowa zwarciowa zdolność łączeniowa (SCCR):

  • 80 kA przy 400 V, 160 A

  • 80 kA przy 500 V, 160 A

  • 80 kA przy 690 V, 125 A

• Znamionowe napięcie udarowe: 8 kV

• Napięcie izolacji: 1000 V

• Znamionowy prąd zwarciowy: 4 kA przez 1 s

• Znamionowa zdolność łączeniowa zwarciowa z łącznikami stałymi (Icm): 6.2 kA

• Straty mocy:

  • Maksymalne z wkładkami bezpiecznikowymi: 12 W

  • Maksymalne z łącznikami stałymi: 1.2 W

  • Bez wkładek bezpiecznikowych: 11 W

  • Bez łączników stałych: 17 W

• Konwencjonalny prąd termiczny w wolnym powietrzu:

  • Z wkładkami bezpiecznikowymi: 160 A

  • Z łącznikami stałymi: 200 A

• Stopień zanieczyszczenia: 3

Charakterystyka Fizyczna

• Wymiary produktu:

  • Szerokość: 108 mm

  • Długość: 81 mm

  • Wysokość: 202 mm

• Waga produktu: 0.75 kg

• Typ podłączenia: Śruba M8

• Montaż: Na panelu, od dołu

• Opakowanie sprzedażowe:

  • Ilość: 1 sztuka

  • Wymiary: 111 mm x 205 mm x 84 mm

  • Waga: 0.75 kg

Dodatkowe Cechy

• Liczba biegunów: 3

• Przełączalność: Trójpolowa

• Rozmiar wkładki bezpiecznikowej: 00

• Zgodność z ROHS: Tak

• Grupa produktowa: IEC Rozłączniki Bezpiecznikowe

• Zastosowanie AC/DC: Obsługuje zarówno prąd zmienny, jak i stały

Zastosowanie i Zalety

Rozłącznik bezpiecznikowy NH MULTIBLOC® 2.030.000 jest przeznaczony do środowisk przemysłowych, gdzie wymagana jest solidna ochrona obwodów i możliwość ich bezpiecznego rozłączania. Dzięki wysokiej znamionowej zdolności zwarciowej (80 kA) oraz wszechstronnym kategoriom użytkowania, urządzenie sprawdza się w systemach o napięciu do 690 V AC i 440 V DC. Trójpolowa konstrukcja umożliwia jednoczesne rozłączanie wszystkich trzech faz, co zwiększa bezpieczeństwo i efektywność instalacji. Kompaktowe wymiary (108 mm x 81 mm x 202 mm) i łatwy montaż na panelu z podłączeniem od dołu sprawiają, że jest to praktyczne rozwiązanie dla różnorodnych konfiguracji.
