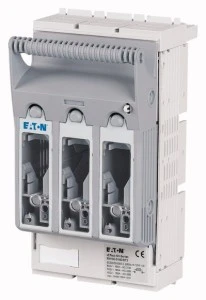

Rozłącznik bezpiecznikowy 3P 160A NH00 Basic z zaciskami skrzynkowymi na szyny zbiorcze XNH00-S160-BT2 183035
Trójbiegunowy rozłącznik bezpiecznikowy XNH00-S160-BT2 przeznaczony do współpracy z wkładkami NH00, stosowany w rozdzielniach i systemach szyn zbiorczych do rozłączania i zabezpieczania obwodów prądowych o znamionowym prądzie do 160 A.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 160 A.
- Liczba biegunów: 3 (trójfazowy).
- Znamionowy warunkowy prąd zwarciowy Iq: 120 kA.
- Maksymalne znamionowe napięcie pracy Ue AC: 690 V.
- Stopień ochrony części czołowej: IP20.
- Przeznaczony do wkładek bezpiecznikowych NH00 (zalecane wkładki z posrebrzanymi stykami).
- Rodzaj przyłącza obwodu głównego: zacisk ramowy / zaciski skrzynkowe na szyny zbiorcze.
- Element przełączający: uchwyt pokrywy umożliwiający rozłączanie i blokowanie wkładki.
- Brak funkcji kontroli stanu wkładki (bez monitoringu wkładek).
- Przeznaczony do montażu na szynach zbiorczych; nie jest przeznaczony do montażu płaskiego ani montażu czołowego czterootworowego.
- Nie jest dopuszczony jako wyłącznik awaryjny, rozłącznik główny, rozłącznik kompaktowy ani rozłącznik bezpieczeństwa.
- Wymaga instalacji i serwisu wykonywanego przez wykwalifikowany personel; przed pracami należy odłączyć zasilanie i przeprowadzić test napięcia.
- Instrukcja montażu zawiera wymagania dotyczące połączeń z przewodami aluminiowymi oraz plany wierceń i parametry strat mocy.
Zastosowanie produktu
- Sekcjonowanie obwodów w rozdzielnicach przemysłowych i budynkowych z systemami szyn zbiorczych.
- Ochrona i rozłączanie obwodów zasilających silniki, transformatory oraz rozdzielcze grupy zasilające do 160 A.
- Integracja w modułowych blokach rozdzielczych opartych na szynach zbiorczych 690 V AC.
- Zastosowania wymagające wkładek NH00 z posrebrzanymi stykami tam, gdzie istotna jest jakość styku i trwałość połączenia.
- Instalacje wykorzystujące przewody aluminiowe przy zachowaniu procedur montażowych i odpowiednich śrubowania opisanych w instrukcji.
- Nie stosować jako zamiennika wyłączników awaryjnych lub głównych rozłączników systemu bezpieczeństwa.
