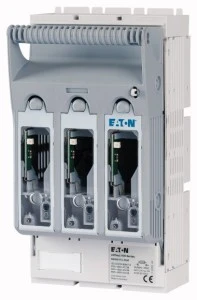

Rozłącznik bezpiecznikowy 3P 160A NH00 FCL na szyny zbiorcze XNH00-FCL-S160 183036
Trójpolowy rozłącznik bezpiecznikowy typu NH00 przeznaczony do montażu na szynach zbiorczych, stosowany do zabezpieczania obwodów zasilających w rozdzielniach przemysłowych i instalacjach energetycznych. Umożliwia szybkie odłączenie zasilania i kontrolę stanu wkładek bezpiecznikowych.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 160 A
- Liczba biegunów: 3
- Do wkładek bezpiecznikowych: NH00 (zalecane wkładki z posrebrzanymi stykami)
- Znamionowy warunkowy prąd zwarciowy Iq: 120 kA
- Maksymalne znamionowe napięcie pracy Ue AC: 690 V
- Stopień ochrony części czołowej: IP20
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Rodzaj elementu przełączającego: uchwyt pokrywy
- Z kontrolą stanu wkładki bezpiecznikowej: tak (możliwość integracji mechanicznego wskaźnika stanu lub urządzeń monitorujących)
- Przeznaczenie montażowe: na szynach zbiorczych (system XNH)
- Nie pełni funkcji wyłącznika awaryjnego, rozłącznika głównego ani rozłącznika bezpieczeństwa
- PKWiU: 27.12.40.0
Zastosowanie produktu
- Zabezpieczanie obwodów głównych i odgałęzień w rozdzielnicach niskiego i średniego napięcia montowanych na szynach zbiorczych.
- Stosowanie w układach dystrybucji przemysłowej, zasilaniu maszyn i linii technologicznych wymagających szybkiego odłączenia i wizualnej kontroli stanu wkładki.
- Integracja z akcesoriami: blokady osłon styków, mechaniczne wskaźniki stanu oraz moduły monitorowania wkładek (np. typy XNH…-FCE).
- Montaż i obsługa wyłącznie przez wykwalifikowany personel elektryczny; przed przystąpieniem do prac odłączyć zasilanie i przestrzegać zasad bezpieczeństwa przy urządzeniach pod napięciem.
