Opis produktu

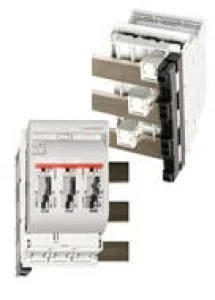

Seria MULTIBLOC® 00.RST9 obejmuje rozłączniki bezpiecznikowe NH dla prądu 160 A. Produkty te są zaprojektowane jako jednostki trójbiegunowe do bezpośredniego montażu na systemach szyn zbiorczych o rozstawie 40 mm i 60 mm. Do instalacji rozłączników bezpiecznikowych NH MULTIBLOC® o różnych rozmiarach w jednostkach dystrybucyjnych z centralną pokrywą stosuje się odpowiednie osłony, aby uzyskać jednolity profil wysokości i długości. MULTIBLOC® w rozmiarze 00 jest przeznaczony dla wkładek bezpiecznikowych NH zgodnych z normami IEC/EN 60269-2, VDE 0636-2, w rozmiarze 00: 160 A. System jest modułowy, co umożliwia instalację i kombinację poszczególnych komponentów. MULTIBLOC® oferuje użytkownikowi możliwość szybkiego i łatwego montażu oraz wysoki stopień bezpieczeństwa podczas instalacji i konserwacji.
Dane identyfikacyjne
-
Numer artykułu: Z1022993
-
Numer katalogowy: 3.084.000
-
Opis: Rozłącznik bezpiecznikowy NH MULTIBLOC® rozmiar 00 160 A, 3-biegunowy przełączający, system szyn zbiorczych 60 mm, połączenie zacisk taśmowy / zacisk śrubowy M8
-
Kod EAN/UPC: 9008567007594
Parametry techniczne
-
Częstotliwość (Hz): 50 ... 60 Hz
-
Napięcie znamionowe AC IEC: 690 V
-
Napięcie znamionowe DC IEC: 440 V
-
Prąd znamionowy: 160 A
-
Kategoria użytkowania:
-
AC 23 B przy Ue = AC 400 V; Ie = 160 A
-
AC 22 B przy Ue = AC 500 V; Ie = 160 A
-
AC 21 B przy Ue = AC 690 V; Ie = 160 A
-
DC 22 B przy Ue = DC 220 V; Ie = 160 A
-
DC 21 B przy Ue = DC 440 V; Ie = 100 A
-
Przełączalność: 3-biegunowa
-
Zgodność z ROHS: Tak
-
AC lub DC: AC/DC
-
Znamionowa zwarciowa zdolność łączeniowa (SCCR):
-
80 kA przy Ue = AC 400 V; Ie = 160 A
-
80 kA przy Ue = AC 500 V; Ie = 160 A
-
80 kA przy Ue = AC 690 V; Ie = 125 A
-
Rozmiar bezpiecznika: 00
-
Liczba biegunów: 3-biegunowy
-
Stopień zanieczyszczenia: 3
-
Znamionowe napięcie impulsowe wytrzymywane: 8 kV
-
Znamionowe napięcie izolacji: 1000 V
-
Znamionowa wytrzymałość na zwarcie: 4 kA / 1 s
-
Maksymalna moc rozpraszania wkładek bezpiecznikowych Pn: 12 W
-
Maksymalna moc rozpraszania wkładek stałych Pn: 1,2 W
-
Straty mocy przy Ith bez wkładek bezpiecznikowych: 12 W
-
Straty mocy przy Ith bez wkładek stałych: 19 W
-
Znamionowa zdolność zwarciowa łączeniowa z wkładkami stałymi Icm: 6,2 kA
-
Montaż instalacyjny: System szyn zbiorczych 60 mm (mocowanie zatrzaskowe)
Wymiary produktu
-
Szerokość: 108 mm
-
Długość: 95,5 mm
-
Wysokość: 202 mm
Opakowanie sprzedażowe
Dodatkowe informacje
-
Grupa produktów: Rozłączniki bezpiecznikowe IEC
-
Waga produktu: 0,93 kg
-
Konwencjonalny prąd cieplny w wolnym powietrzu z wkładkami bezpiecznikowymi Ith: 160 A
-
Konwencjonalny prąd cieplny w wolnym powietrzu - wkładki stałe: 200 A
