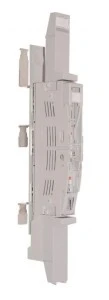

Rozłącznik bezpiecznikowy listwowy 3P 160A /zaciski 3xM8/ MULTIVERT NH00 1.001.339 szyny 185mm Y1023153A

MULTIVERT® 1.001.339 (Numer artykułu: Y1023153, Numer katalogowy: 1.001.339, Kod EAN/UPC: 4027597029685) to trójpolowy rozłącznik bezpiecznikowy NH, zaprojektowany do niezawodnej ochrony i rozłączania obwodów w zastosowaniach przemysłowych. Jest specjalnie zaprojektowany do bezpośredniego montażu na systemach szyn zbiorczych o rozstawie 185 mm i jest kompatybilny z wkładkami bezpiecznikowymi NH rozmiaru 00. Urządzenie obsługuje rozłączanie 1x3-polowe i jest przystosowane do prądu 160 A przy napięciu 690 V AC.

Kluczowe Specyfikacje Elektryczne

• Częstotliwość: 50–60 Hz

• Napięcie znamionowe: 690 V AC (IEC)

• Prąd znamionowy: 160 A

• Kategorie użytkowania:

  • AC 23 B przy 400 V, 160 A

  • AC 22 B przy 500 V, 160 A

  • AC 22 B przy 690 V, 100 A

• Znamionowa zwarciowa zdolność łączeniowa (SCCR):

  • 120 kA przy 400 V i 160 A

  • 120 kA przy 500 V i 160 A

  • 50 kA przy 690 V i 100 A

• Znamionowe napięcie udarowe: 8 kV

• Napięcie izolacji: 1000 V

• Znamionowy prąd zwarciowy: 4.5 kA przez 1 sekundę

• Znamionowa zdolność łączeniowa zwarciowa z łącznikami stałymi (Icm): 4.5 kA

• Straty mocy:

  • Maksymalne z wkładkami bezpiecznikowymi: 12 W

  • Maksymalne z łącznikami stałymi: 1.2 W

  • Bez wkładek bezpiecznikowych: 18 W

  • Bez łączników stałych: 44 W

• Konwencjonalny prąd termiczny w wolnym powietrzu:

  • Z wkładkami bezpiecznikowymi: 160 A

  • Z łącznikami stałymi: 250 A

• Stopień zanieczyszczenia: 3

Charakterystyka Fizyczna

• Wymiary:

  • Szerokość: 50 mm

  • Długość: 116 mm

  • Wysokość: 406 mm

• Waga: 1.8 kg

• Typ podłączenia: Śruba M8

• Montaż: System szyn zbiorczych 185 mm

Dodatkowe Funkcje

MULTIVERT® 1.001.339 zawiera pokrywę regulacyjną (numer artykułu: MZ00AAD) i adapter (numer artykułu: 1.001.298), aby ułatwić instalację i zapewnić właściwe wyrównanie na systemie szyn zbiorczych. Jest zgodny z normami ROHS i należy do grupy produktowej IEC Rozłączniki Bezpiecznikowe, przestrzegając odpowiednich przepisów bezpieczeństwa i wydajności.

Zastosowanie

Ten rozłącznik bezpiecznikowy NH jest idealny do środowisk przemysłowych wymagających solidnej ochrony i możliwości rozłączania obwodów. Jego wysoka znamionowa zwarciowa zdolność łączeniowa w połączeniu z wszechstronnymi kategoriami użytkowania sprawia, że jest odpowiedni dla szerokiego zakresu systemów elektrycznych pracujących przy napięciach do 690 V AC.
