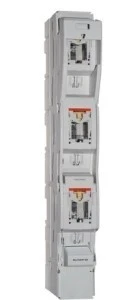

Rozłącznik bezpiecznikowy listwowy 3P 630A /zaciski V‑klema/ MULTIVERT NH3 1.370.00 szyny 185mm D1023250A

Opis produktu

Rozłączniki bezpiecznikowe pionowe MULTIVERT® NH spełniają wszystkie funkcje rozłączników bezpiecznikowych NH. Są zaprojektowane do montażu na szynach zbiorczych w układach trójbiegunowych. MULTIVERT® 630 A są przeznaczone do instalacji na systemach szyn zbiorczych o rozstawie 185 mm. Rozłączniki MULTIVERT® 630 A są przystosowane do wkładek bezpiecznikowych NH zgodnych z normami IEC/EN 60269-2, VDE 0636-2, w rozmiarze 3: 630 A. System jest modułowy, co umożliwia instalację i kombinację poszczególnych komponentów. MULTIVERT® oferuje użytkownikowi możliwość szybkiego i łatwego montażu oraz wysoki stopień ochrony podczas instalacji i konserwacji. Dostępne są dwa alternatywne warianty konstrukcyjne, umożliwiające dostosowanie do potrzeb użytkownika:

• Standardowy wariant oferuje kompaktowe rozwiązanie z głębokością montażu zaledwie 123 mm, co pozwala na oszczędność miejsca w szafach rozdzielczych.

• Wariant i-Xtensio zapewnia przyjazne dla użytkownika rozwiązanie do montażu przekładników prądowych z tyłu rozłącznika MULTIVERT oraz standardową głębokość montażu 150 mm.

---

Dane identyfikacyjne

• Numer artykułu: D1023250

• Numer katalogowy: 1.370.000

• Opis: Rozłącznik bezpiecznikowy NH MULTIVERT® rozmiar 3 630 A, 1x3-biegunowy przełączający, system szyn zbiorczych 185 mm, zacisk V

• Kod EAN/UPC: 9008567000359

---

Parametry techniczne

• Częstotliwość (Hz): 50 ... 60 Hz

• Napięcie znamionowe AC IEC: 690 V

• Prąd znamionowy: 630 A

• Kategoria użytkowania:

  • AC 23 B przy Ue = AC 400 V; Ie = 630 A

  • AC 22 B przy Ue = AC 500 V; Ie = 630 A

  • AC 21 B przy Ue = AC 690 V; Ie = 630 A

• Przełączalność: 1x3-biegunowa

• Zgodność z ROHS: Tak

• AC lub DC: AC

• Znamionowa zwarciowa zdolność łączeniowa (SCCR):

  • 80 kA przy Ue = AC 400 V; Ie = 630 A

  • 80 kA przy Ue = AC 500 V; Ie = 630 A

  • 80 kA przy Ue = AC 690 V; Ie = 500 A

• Rozmiar bezpiecznika: 3

• Liczba biegunów: 3-biegunowy

• Stopień zanieczyszczenia: 3

• Znamionowe napięcie impulsowe wytrzymywane: 12 kV

• Znamionowe napięcie izolacji: 1000 V

• Znamionowa wytrzymałość na zwarcie: 12,6 kA / 1 s

• Maksymalna moc rozpraszania wkładek bezpiecznikowych Pn: 48 W

• Maksymalna moc rozpraszania wkładek stałych Pn: 17,5 W

• Straty mocy przy Ith bez wkładek bezpiecznikowych: 95 W

• Znamionowa zdolność zwarciowa łączeniowa z wkładkami stałymi Icm: 16 kA

• Montaż instalacyjny: System szyn zbiorczych 185 mm

---

Wymiary produktu

• Szerokość: 98 mm

• Długość: 190 mm

• Wysokość: 685 mm

---

Opakowanie sprzedażowe

• Ilość w opakowaniu: 1 szt.

• Waga opakowania: 5,39 kg

• Wymiary opakowania:

  • Szerokość: 100 mm

  • Długość: 688 mm

  • Wysokość: 195 mm

---

Dodatkowe informacje

• Grupa produktów: Rozłączniki bezpiecznikowe IEC

• Waga produktu: 5,39 kg

• Konwencjonalny prąd cieplny w wolnym powietrzu z wkładkami bezpiecznikowymi Ith: 630 A

• Konwencjonalny prąd cieplny w wolnym powietrzu - wkładki stałe: 800 A
