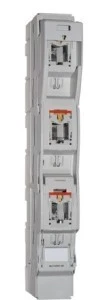

Rozłącznik bezpiecznikowy listwowy 3P 400A /zaciski 3xM12/ MULTIVERT NH2 1.250.000 szyny 185mm M1002190A

Opis techniczny

Pionowe rozłączniki bezpiecznikowe NH MULTIVERT® spełniają wszystkie funkcje rozłączników bezpiecznikowych NH. Są one przeznaczone do montażu na szynach zbiorczych w układach trójbiegunowych. MULTIVERT® 400A jest zaprojektowany do instalacji na systemach szyn zbiorczych o rozstawie 185 mm i przeznaczony dla wkładek bezpiecznikowych NH zgodnych z normami IEC/EN 60269-2, VDE 0636-2, w rozmiarze 2: 400 A.

System MULTIVERT® jest modułowy, co umożliwia instalację poszczególnych komponentów. Oferuje użytkownikowi możliwość szybkiej i łatwej instalacji oraz wysoki stopień ochrony podczas montażu i konserwacji.

Dostępne są dwie alternatywne konstrukcje, które zapewniają przyjazny dla użytkownika i elastyczny montaż w zależności od potrzeb:

• Standardowa konstrukcja: oferuje bardzo kompaktowe rozwiązanie z głębokością montażu wynoszącą tylko 123 mm, co pozwala zaoszczędzić miejsce w szafach rozdzielczych.

• Konstrukcja i-Xtensio: zapewnia przyjazne dla użytkownika rozwiązanie do montażu transformatorów prądowych z tyłu MULTIVERT® i standardową głębokość montażu wynoszącą 150 mm.

---

Dane techniczne

• Numer katalogowy: 1.250.000

• Opis: Rozłącznik bezpiecznikowy NH MULTIVERT®, rozmiar 2, 400 A, 1x3-biegunowy, system szyn zbiorczych 185 mm, śruba M12

• Kod EAN/UPC: 9008567000175

• Częstotliwość: 50 ... 60 Hz

• Napięcie znamionowe AC IEC: 690 V

• Prąd znamionowy: 400 A

• Kategoria użytkowania:

  • AC 23 B przy Ue = 400 V AC; Ie = 400 A

  • AC 22 B przy Ue = 500 V AC; Ie = 400 A

  • AC 21 B przy Ue = 690 V AC; Ie = 400 A

• Przełączalność: 1x3-biegunowa

• Zgodność z ROHS: Tak

• Rodzaj prądu: AC

• Znamionowa zwarciowa zdolność łączeniowa (SCCR):

  • 120 kA przy Ue = 400 V AC; Ie = 400 A

  • 120 kA przy Ue = 500 V AC; Ie = 400 A

  • 120 kA przy Ue = 690 V AC; Ie = 315 A

  • 100 kA przy Ue = 690 V AC; Ie = 400 A

• Rozmiar bezpiecznika: 2

• Liczba biegunów: 3-biegunowy

• Stopień zanieczyszczenia: 3

• Znamionowe napięcie udarowe wytrzymywane: 12 kV

• Znamionowe napięcie izolacji: 1000 V

• Znamionowa zwarciowa wytrzymałość: 8 kA / 1 s

• Maksymalne straty mocy wkładek bezpiecznikowych Pn: 34 W

• Maksymalne straty mocy zworek Pn: 9 W

• Straty mocy przy Ith bez wkładek bezpiecznikowych: 61 W

• Straty mocy przy Ith bez zworek: 151 W

• Znamionowa zwarciowa zdolność łączeniowa z zworami Icm: 16 kA

• Montaż: System szyn zbiorczych 185 mm

• Wymiary produktu:

  • Szerokość: 98 mm

  • Długość: 190 mm

  • Wysokość: 685 mm

• Ilość w opakowaniu: 1 sztuka

• Waga opakowania: 4,76 kg

• Wymiary opakowania:

  • Szerokość: 200 mm

  • Długość: 705 mm

  • Wysokość: 105 mm

• Grupa produktów: Rozłączniki bezpiecznikowe IEC

• Waga produktu: 4,76 kg

• Konwencjonalny prąd cieplny w wolnym powietrzu z wkładkami bezpiecznikowymi Ith: 400 A

• Konwencjonalny prąd cieplny w wolnym powietrzu z zworami: 630 A
