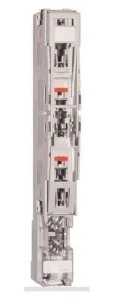

Rozłącznik bezpiecznikowy listwowy 3P 160A /zaciski 3x Cu 4‑70mm2/ MULTIVERT NH00 1.000.901 szyny 100mm X1023129A

Rozłączniki bezpiecznikowe pionowe MULTIVERT® NH spełniają wszystkie funkcje rozłączników bezpiecznikowych NH. Zostały zaprojektowane do montażu na szynach zbiorczych w układach trójbiegunowych. MULTIVERT® 160A z potrójnym przełączaniem biegunów są przeznaczone do instalacji na systemach szyn zbiorczych o rozstawie 100 mm i 185 mm. Rozłączniki MULTIVERT® 160A są przystosowane do wkładek bezpiecznikowych NH zgodnych z normami IEC/EN 60269-2, VDE 0636-2, w rozmiarze 00: 160A. System jest modułowy, co umożliwia instalację poszczególnych komponentów. MULTIVERT® oferuje użytkownikowi możliwość szybkiego i łatwego montażu oraz wysoki stopień ochrony podczas instalacji i konserwacji.

---

Dane identyfikacyjne:

• Numer artykułu: X1023129

• Numer katalogowy: 1.000.901

• Opis: Rozłącznik bezpiecznikowy NH MULTIVERT® rozmiar 00 160A 1x3-biegunowy przełączający, system szyn zbiorczych 100 mm, zacisk taśmowy

• Kod EAN/UPC: 9008567001608

---

Parametry techniczne:

• Częstotliwość (Hz): 50 ... 60 Hz

• Napięcie znamionowe AC IEC: 690 V

• Prąd znamionowy: 160 A

• Kategoria użytkowania:

  • AC 23 B przy Ue = AC 400 V; Ie = 160 A

  • AC 22 B przy Ue = AC 500 V; Ie = 160 A

  • AC 22 B przy Ue = AC 690 V; Ie = 100 A

• Przełączalność: 1x3-biegunowa

• Zgodność z ROHS: Tak

• AC lub DC: AC

• Znamionowa zwarciowa zdolność łączeniowa (SCCR):

  • 120 kA przy Ue = AC 400 V; Ie = 160 A

  • 120 kA przy Ue = AC 500 V; Ie = 160 A

  • 50 kA przy Ue = AC 690 V; Ie = 100 A

• Rozmiar bezpiecznika: 00

• Szczegóły konstrukcji: Zacisk taśmowy

• Liczba biegunów: 3-biegunowy

• Stopień zanieczyszczenia: 3

• Znamionowe napięcie impulsowe wytrzymywane: 8 kV

• Znamionowe napięcie izolacji: 1000 V

• Znamionowa wytrzymałość na zwarcie: 4,5 kA / 1 s

• Maksymalna moc rozpraszania wkładek bezpiecznikowych Pn: 12 W

• Maksymalna moc rozpraszania wkładek stałych Pn: 1,2 W

• Straty mocy przy Ith bez wkładek bezpiecznikowych: 18 W

• Straty mocy przy Ith bez wkładek stałych: 44 W

• Znamionowa zdolność zwarciowa łączeniowa z wkładkami stałymi Icm: 4,5 kA

• Montaż instalacyjny: System szyn zbiorczych 100 mm

---

Wymiary produktu:

• Szerokość: 50 mm

• Długość: 116 mm

• Wysokość: 406 mm

---

Opakowanie sprzedażowe:

• Ilość w opakowaniu: 1 szt.

• Waga opakowania: 1,12 kg

• Wymiary opakowania:

  • Szerokość: 125 mm

  • Długość: 413 mm

  • Wysokość: 51 mm

---

Dodatkowe informacje:

• Grupa produktów: Rozłączniki bezpiecznikowe IEC

• Waga produktu: 1,12 kg

• Konwencjonalny prąd cieplny w wolnym powietrzu z wkładkami bezpiecznikowymi Ith: 160 A

• Konwencjonalny prąd cieplny w wolnym powietrzu - wkładki stałe: 250 A
