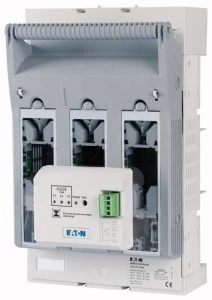

Rozłącznik bezpiecznikowy 3P 250A NH1 FEC na szyny zbiorcze XNH1-FCE-S250 183055
Rozłącznik bezpiecznikowy XNH1-FCE-S250 to trójpolowe urządzenie do montażu na szynach zbiorczych, przeznaczone do zabezpieczania i monitorowania obwodów za pomocą wkładek NH1; stosowany w rozdzielnicach niskiego napięcia i instalacjach przemysłowych.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 250 A
- Liczba biegunów: 3 (3P)
- Przeznaczony do wkładek bezpiecznikowych: NH1
- Kontrola stanu wkładki bezpiecznikowej: tak (funkcja FEC)
- Maksymalne znamionowe napięcie pracy Ue AC: 690 V
- Znamionowy warunkowy prąd zwarciowy Iq: 120 kA
- Stopień ochrony części czołowej: IP20
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe (zalecane przygotowanie przewodów aluminiowych zgodnie z dokumentacją)
- Rodzaj elementu przełączającego: uchwyt pokrywy
- Przeznaczony do montażu na szynach zbiorczych (szynowy): tak; nieodpowiedni do montażu płaskiego ani czołowego czterootworowego
- Nie jest dopuszczony do użycia jako wyłącznik awaryjny, rozłącznik główny, rozłącznik kompaktowy ani rozłącznik bezpieczeństwa
- Instalacja i czynności obsługowe muszą być wykonywane wyłącznie przez wykwalifikowany personel; przed pracami odłączyć zasilanie i potwierdzić brak napięcia
Zastosowanie produktu
- Zabezpieczanie i monitorowanie obwodów rozdzielczych z użyciem wkładek NH1 w rozdzielnicach niskiego napięcia
- Sekcjonowanie i ochrona odgałęzień na szynach zbiorczych w instalacjach przemysłowych i komercyjnych
- Wykrywanie przepalenia wkładki dzięki kontroli stanu (FEC) w celach diagnostycznych i eksploatacyjnych
- Montaż w tablicach zasilających i rozdzielniach, gdzie wymagane są połączenia śrubowe i obsługa wkładek NH1
- Prace serwisowe i wymiana wkładek wyłącznie przy odłączonym zasilaniu; przygotowanie przewodów aluminiowych zgodnie z instrukcją producenta
