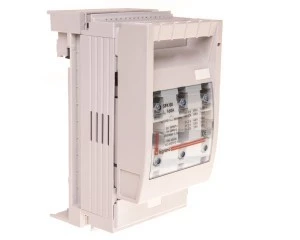

Rozłącznik bezpiecznikowy 3P 160A NH000, NH00 NH SPX 605203
Rozłącznik bezpiecznikowy SPX 605203 to 3-biegunowy uchwyt do wkładek ostrzowych NH000 i NH00, przeznaczony do funkcji rozłącznika głównego w rozdzielnicach niskiego napięcia. Stosowany w instalacjach przemysłowych i budynkowych do ochrony przed zwarciami i przeciążeniami w obwodach zasilania.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 160 A (3 bieguny).
- Obsługiwane wkładki: NH000, NH00 (wkładki ostrzowe).
- Maksymalne znamionowe napięcie pracy Ue AC: 690 V.
- Znamionowy warunkowy prąd zwarciowy Iq: 50 kA.
- Stopień ochrony części czołowej: IP20.
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe.
- Element przełączający: uchwyt pokrywy.
- Przeznaczony do montażu szynowego (szyny zbiorcze o szerokości 60 mm zgodnie ze specyfikacją SPX); nieodpowiedni do montażu płaskiego ani montażu czołowego czterootworowego.
- Funkcje: pełni rolę rozłącznika głównego; nie jest przewidziany jako wyłącznik awaryjny, rozłącznik bezpieczeństwa ani rozłącznik kompaktowy.
- Brak integrowanej kontroli stanu wkładki bezpiecznikowej.
Zastosowanie produktu
- Rozdzielnice przemysłowe i handlowe — jako rozłącznik główny sekcji zasilania.
- Ochrona obwodów zasilających silniki, transformatory i linie rozdzielcze wymagające wkładek NH000/NH00.
- Integracja ze szynami zbiorczymi 60 mm w tablicach rozdzielczych niskiego napięcia (do 690 V AC).
- Zastosowania, gdzie wymagany jest wysoki znamionowy prąd zwarciowy (Iq 50 kA) i trwałe połączenia śrubowe.
