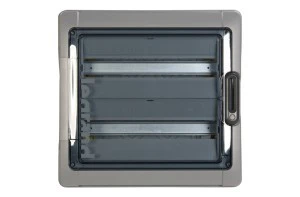

Rozdzielnica modułowa RN65 2x18 natynkowa IK09 IP65 drzwi transparentne 601946
Natynkowa rozdzielnica modułowa RN65 w konfiguracji 2x18 przeznaczona do instalacji elektrycznych wymagających hermetyczności i ochrony przed uderzeniami; stosowana do montażu aparatów modułowych na szynie DIN/TH35 w instalacjach mieszkaniowych, komercyjnych i przemysłowych.
Cechy techniczne
- Typ: natynkowa rozdzielnica RN65, konfiguracja dwóch rzędów po 18 modułów (2x18).
- Wymiary: szer. 448 mm × wys. 432 mm × gł. 161 mm; głębokość wbudowania: 0 mm (montaż natynkowy).
- Materiał obudowy: tworzywo sztuczne (polistyren odporny na udary); drzwi transparentne z poliwęglanu.
- Stopień ochrony: IP65 (ochrona przed pyłem i strumieniami wody); odporność na uderzenia: IK09.
- Klasa ochronności: II; odporność materiału na żar zgodnie z opisem serii (samogasnący, odporność termiczna do 650°C).
- Wyposażenie montażowe: szyna DIN/TH35 do mocowania aparatów modułowych; brak płyty montażowej w standardowym wykonaniu.
- Parametry elektryczne typowe dla serii: napięcie znamionowe do 400 V; zakres prądów znamionowych urządzeń instalowanych typowo 32–125 A (dotyczy aparatów montowanych w rozdzielnicy).
- Kolor: szary, numer RAL 7035; rodzaj pokrywy: zamknięte drzwi transparentne.
- Możliwość rozbudowy i łączenia: tak — dostępne zestawy łączące, zamki, dławiki i wsporniki umożliwiające zachowanie IP65 po łączeniu.
- Wersja standardowa nie obejmuje specjalnego wykonania zgodnego z wymogami EMC.
- Zgodność konstrukcyjna z normami zakresu stosowania serii: PN-EN 60439-3 oraz IEC/EN 61439-3 (informacja o zgodności z normami technicznymi serii).
Zastosowanie produktu
- Rozdzielenie obwodów i montaż aparatów modułowych (wyłączniki, różnicówki, zabezpieczenia nadprądowe) w instalacjach natynkowych.
- Instalacje w środowiskach wymagających hermetyczności (warsztaty, parterowe pomieszczenia techniczne, punkty przyłączeniowe na elewacjach) z koniecznością ochrony przed wilgocią i pyłem.
- Zastosowania komercyjne i lekkie przemysłowe, gdzie wymagana jest ochrona IK09 i możliwość kontroli stanu aparatów przez drzwi transparentne.
- Systemy rozbudowy instalacji — łączenie modułów i wykorzystanie akcesoriów (zamki, dławiki, zestawy łączące) w celu zachowania stopnia ochrony IP65.
