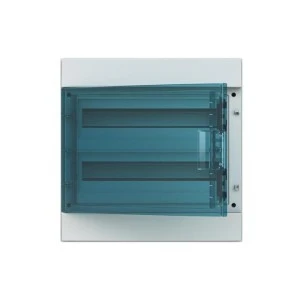

Rozdzielnica modułowa natynkowa hermetyczna Mistral65 2x18 36M IP65 125A II klasa drzwi tras. N+PE 65P18X22A 1SLM006501A1205

Cena:

Mistral65 nadaje się do aplikacji wnętrzowych, obudowa ma perforacje po bokach, brak perforacji u góry i na dole pod dławiki. Wybity otwór może również posłużyć do wykorzystania zestawu do łączenia obudów: 1SLM006500A1949 o przekroju Ø 28,5mm. Drzwi mogą się otwierać do lewej i prawej strony pod kątem 180°. W obudowie maskownica umożliwia uzyskanie 1 dodatkowego modułu na rząd (po 0,5 modułu po lewej i prawie stronie). Co więcej można zmienić rozstaw szyn ze 125mm na 150mm (dotyczy obudów wielorządowych), można również zmienić głębokość osadzenia szyny DIN umożliwia to montaż wyłączników instalacyjnych S800 oraz wyłączników kompaktowych XT1 i XT3. Obudowy charakteryzują się: stopniem wytrzymałości mechanicznej IK09, testem rozżarzonym drutem GWT=650°C.

Dane techniczne

CN
85364900
Sposób montażu
Montaż powierzchniowy
Szerokość [mm]
430
Głębokość [mm]
155
Z płytą montażową
Nie
Szyna DIN
Tak
Szerokość wyrażona liczbą modułów
18
Rodzaj drzwi
Przezroczyste
PKWiU
27.12.31.0
Kolor
Szary
Wysokość [mm]
435
Numer RAL
7035
Liczba rzędów
2
Materiał obudowy
Tworzywo sztuczne
Stopień ochrony (IP)
IP65

Dane logistyczne

Ean
8000126107623
Szerokość opakowania [mm]
425
Waga z opakowaniem [kg]
3.395
Opakowanie zbiorcze produktu
1 szt.
Wysokość opakowania [mm]
135
Długość opakowania [mm]
430
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka

Rozdzielnica modułowa natynkowa hermetyczna Mistral65 2x18 36M IP65 125A II klasa drzwi tras. N+PE 65P18X22A 1SLM006501A1205

Natynkowa obudowa instalacyjna MISTRAL65 przeznaczona do montażu wewnętrznego, mieszcząca 36 modułów w konfiguracji 2×18. Stosowana jako rozdzielnica modułowa dla aparatów zabezpieczeniowych i listw N+PE w instalacjach o prądzie znamionowym 125 A.

  • Wymiary (HxWxD): 435 × 430 × 155 mm; szerokość odpowiada 18 modułom na rzęd.
  • Materiał: tworzywo sztuczne; kolor szary RAL 7035; drzwi przezroczyste umożliwiające podgląd aparatów.
  • Stopień ochrony: IP65 — obudowa hermetyczna, odporna na kurz i strugi wody.
  • Montaż powierzchniowy; obudowa bez płyty montażowej.
  • Liczba miejsc: 36 modułów (2 rzędy × 18 modułów); szyna DIN — regulacja rozstawu i głębokości montażu.
  • Prąd znamionowy: 125 A; wyposażenie w listwy N+PE (oznaczenie 65P18X22A zgodnie z nazwą produktu).
  • Odporność mechaniczna IK09; test rozżarzonym drutem GWT = 650°C.
  • Drzwi otwierane pod kątem 180° w lewo i w prawo — ułatwiony dostęp do aparatów i okablowania.
  • Rozdzielnice główne i podsieci w budynkach użyteczności publicznej, obiektach handlowych i przemysłowych.
  • Pomieszczenia techniczne, kotłownie i garaże wymagające hermetyczności oraz ochrony przed pyłem i wodą.
  • Instalacje, gdzie wymagana jest widoczność stanu zabezpieczeń dzięki przezroczystym drzwiom oraz łatwy dostęp serwisowy (otwieranie 180°).
  • Zastosowanie z różnymi wyłącznikami modułowymi i listwami N+PE dzięki regulowanym szynom DIN.
