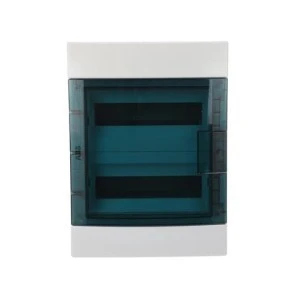

Rozdzielnica modułowa natynkowa hermetyczna Mistral65 2x12 M24 IP65 drzwi transp. 65P12X22Z 1SLM006501A1204

Cena:

Mistral65 nadaje się do aplikacji wnętrzowych, obudowa ma perforacje po bokach, brak perforacji u góry i na dole pod dławiki. Wybity otwór może również posłużyć do wykorzystania zestawu do łączenia obudów: 1SLM006500A1949 o przekroju Ø 28,5mm. Drzwi mogą się otwierać do lewej i prawej strony pod kątem 180°. W obudowie maskownica umożliwia uzyskanie 1 dodatkowego modułu na rząd (po 0,5 modułu po lewej i prawie stronie). Co więcej można zmienić rozstaw szyn ze 125mm na 150mm (dotyczy obudów wielorządowych), można również zmienić głębokość osadzenia szyny DIN umożliwia to montaż wyłączników instalacyjnych S800 oraz wyłączników kompaktowych XT1 i XT3. Obudowy charakteryzują się: stopniem wytrzymałości mechanicznej IK09, testem rozżarzonym drutem GWT=650°C.

Dane techniczne

CN
85371098
PKWiU
27.12.31.0

Dane logistyczne

Ean
8000126107647
Szerokość opakowania [mm]
315
Waga z opakowaniem [kg]
2.5
Opakowanie zbiorcze produktu
1/4 szt.
Wysokość opakowania [mm]
150
Długość opakowania [mm]
430
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka

Rozdzielnica modułowa natynkowa hermetyczna Mistral65 2x12 M24 IP65 drzwi transp. 65P12X22Z 1SLM006501A1204

Natynkowa rozdzielnica modułowa Mistral65 przeznaczona do zabudowy aparatów modułowych na szynie DIN; konstrukcja hermetyczna IP65 z przezroczystymi drzwiami umożliwia ochronę wnętrza przed pyłem i strumieniami wody. Stosowana do rozdziału obwodów niskiego napięcia w instalacjach budynków mieszkalnych, komercyjnych i obiektów technicznych.


Cechy techniczne

  • Typ obudowy: natynkowa, modułowa; układ 2 rzędów × 12 modułów (24 moduły 1M).
  • Stopień ochrony: IP65 (obudowa hermetyczna, ochrona przed pyłem i strumieniami wody).
  • Drzwi: pojedyncze, przezroczyste, wykonane z tworzywa sztucznego — dostęp do aparatów bez konieczności otwierania całej obudowy.
  • Wymiary zewnętrzne: 435 mm × 320 mm × 155 mm (wys. × szer. × głęb.).
  • Odporność mechaniczna: IK09.
  • Odporność temperaturowa: warianty przystosowane do 650°C (wersja GWT) — dotyczy komponentów konstrukcyjnych; stosować zgodnie z instrukcją producenta.
  • Konstrukcja: perforacje boczne, możliwość regulacji rozstawu szyn DIN i głębokości osadzenia listw; kompatybilność z aparatami modułowymi montowanymi na szynie.
  • Materiały i akcesoria: obudowa z tworzywa, dostępne zestawy montażowe, zamki i elementy do adaptacji instalacji.

Zastosowanie produktu

  • Rozdział obwodów niskiego napięcia w instalacjach mieszkalnych i budynkach użyteczności publicznej.
  • Instalacje w pomieszczeniach o podwyższonej wilgotności lub zapyleniu (garaże, kotłownie, pomieszczenia techniczne) wymagające stopnia ochrony IP65.
  • Zabudowa aparatów zabezpieczających i sterujących na szynie DIN w obiektach komercyjnych i przemysłowych o ograniczonej przestrzeni.
  • Miejsca, gdzie wymagane jest zabezpieczenie przed czynnikami zewnętrznymi przy zachowaniu widoczności i dostępu do modułów (przezroczyste drzwi).
