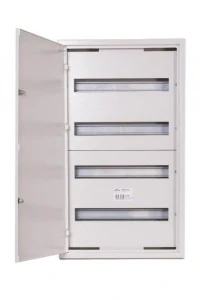

Rozdzielnica modułowa p/t RPsm 72 Z /4x18/ z zamkiem RPSM 72 4X18 Z RAL 9003 P72‑4‑18‑20

Rozdzielnica modułowa p/t RPsm 72 Z /4x18/ z zamkiem RPSM 72 4X18 Z RAL 9003 P72-4-18-20

Rozdzielnica niskiego napięcia przeznaczona do montażu podtynkowego wewnątrz budynków, umożliwiająca instalację aparatury modułowej w układzie 4x18 modułów. Wersja wyposażona w zamek do zabezpieczenia dostępu do pola rozdzielczego.

Cechy techniczne

• Układ modułów: 4 rzędy × 18 modułów (4x18).
• Wymiary: szerokość 415 mm, wysokość 715 mm, głębokość 127 mm.
• Materiały: obudowa z blachy stalowej, elementy ocynkowane.
• Kolor: biały (wg specyfikacji producenta RAL 9002).
• Montaż: podtynkowy; konstrukcja umożliwia szybki montaż instalatorom.
• Szyna DIN / TH35: tak (do montażu aparatury modułowej).
• Płyta montażowa: brak (wersja bez płyty montażowej).
• Zamek i drzwi: drzwi nieprzezroczyste, pokrywa zamknięta, wyposażona w zamek.
• Stopień ochrony: IP31 (użytkowanie wewnątrz budynków).
• Parametry elektryczne: prąd znamionowy do 100 A; napięcia znamionowe 400 V i 500 V.
• Możliwość rozbudowy: brak; wykonanie zgodne z danymi producenta (brak wersji rozbudowy).
• Wykonanie EMC: brak deklarowanej zgodności z Dyrektywą Kompatybilności Elektromagnetycznej.
• Wyposażenie standardowe: szyna TH35, izolatory, zestaw wkrętów (zgodnie z dokumentacją producenta).

Zastosowanie

• Rozdział obwodów w instalacjach mieszkaniowych, biurowych i obiektach użyteczności publicznej (do 100 A).
• Montaż aparatury modułowej: wyłączniki nadprądowe, różnicowoprądowe, liczniki i inne urządzenia na szynie DIN.
• Zastosowania wewnętrzne, tam gdzie wymagane są zamykane, nieprzezroczyste drzwi i montaż podtynkowy.
• Instalacje o ustalonych wymiarach zabudowy, gdzie potrzebna jest kompaktowa obudowa o głębokości 127 mm.
