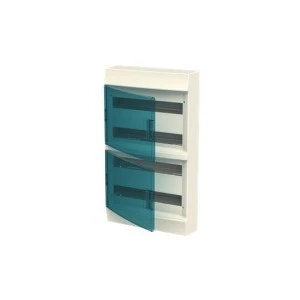

Rozdzielnica modułowa natynkowa Mistral41W 4x18 72M IP41 63A II klasa drzwi transparentne N+PE śrub. 41P18X42A 1SPE007717F1121
Natynkowa obudowa rozdzielcza MISTRAL41W przeznaczona do montażu modułowych aparatów niskiego napięcia; model 4x18 (72 moduły) stosowany w instalacjach mieszkaniowych i lekkich obiektach komercyjnych, umożliwiający segregację oraz ochronę obwodów z dostępem wizualnym przez przezroczyste drzwi.
Cechy techniczne
- Pojemność: 72 moduły (4 rzędy × 18 modułów na szerokość).
- Wymiary: 659 mm (wys.) × 387 mm (szer.) × 119 mm (głęb.).
- Stopień ochrony: IP41 (ochrona przed ciałami stałymi >1 mm i ochroną przed spadającymi kroplami wody).
- Materiał: tworzywo sztuczne, kolor RAL 9016 (biały).
- Drzwi: przezroczyste, otwieranie w lewo i w prawo, II klasa (izolacja elektryczna zgodna z wymaganiami).
- Montaż: montaż powierzchniowy; brak płyty montażowej.
- Szyna DIN: tak, stały rozstaw szyn DIN 125 mm, kompatybilna z aparatami modułowymi.
- Zaciski: N + PE śrubowe (w zestawie 4 zaciski), umożliwiają połączenia ochronno-neutralne.
- Parametry mechaniczne i temperaturowe: IK08 (odporność mechaniczna); odporność na temperaturę do 650°C.
- Prąd znamionowy: 63 A (zgodnie z oznaczeniem produktu).
- Dodatki: maskownica umożliwiająca dodanie jednego modułu na rząd.
- Zgodność: obudowa MISTRAL41 spełnia wymagania RoHS i REACH; producent (ABB) deklaruje zgodność wyrobów niskonapięciowych z Rozporządzeniem UE 2023/988.
Zastosowanie produktu
- Instalacje mieszkaniowe: rozdział obwodów oświetlenia, gniazd i urządzeń gospodarstwa domowego.
- Małe obiekty komercyjne i usługowe wymagające natynkowego montażu rozdzielnicy.
- Modernizacje i rozbudowy instalacji, gdzie konieczna jest rozbudowa systemu modułowego na ograniczonej powierzchni.
- Aplikacje wymagające kontroli wizualnej bez otwierania (przezroczyste drzwi) oraz pewnego odprowadzania przewodu ochronno-neutralnego (zaciski N+PE śrubowe).
- Montaż natynkowy na ścianach z wykorzystaniem standardowych szyn DIN 125 mm dla aparatów modułowych.
