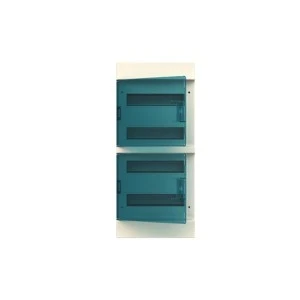

Rozdzielnica modułowa natynkowa Mistral41W 4x12 48M IP41 63A II klasa drzwi transparentne N+PE śrub. 41P18X22A 1SPE007717F0721
Obudowa natynkowa MISTRAL41W przeznaczona na 48 modułów (4 rzędy po 12 modułów) umożliwia montaż aparatów modułowych w instalacjach elektrycznych; stosowana do rozdziału obwodów i zabezpieczeń w obiektach mieszkalnych oraz komercyjnych. Model wyposażony jest w pojedyncze, przezroczyste drzwi i zaciski N+PE śrubowe.
Cechy techniczne
- Rozmiar: 48 modułów (4 rzędy x 12 modułów), możliwość dodania jednego dodatkowego modułu na rząd.
- Stopień ochrony: IP41 — ochrona przed ciałami stałymi >1 mm i kroplami wody pionowo spływającymi.
- Wymiary zewnętrzne: 659 mm (wys.) x 297 mm (szer.) x 119 mm (głęb.).
- Materiał obudowy: tworzywo sztuczne, kolor biały (RAL 9016), masa netto: 2,422 kg.
- Drzwi: pojedyncze, przezroczyste, możliwość otwarcia w obu kierunkach do 180°.
- Montaż: powierzchniowy; brak płyty montażowej; perforacje na górze i dole ułatwiające prowadzenie przewodów.
- Wyposażenie instalacyjne: szyna DIN do montażu aparatów modułowych; zaciski N i PE śrubowe.
- Wytrzymałość mechaniczna i temperaturowa: IK08; odporność temperaturowa GWT = 650°C.
- Klasa izolacji: II; prąd znamionowy wskazany w nazwie: 63 A.
- Zgodność materiałowa: tworzywo zgodne z wymogami ograniczeń substancji niebezpiecznych (RoHS/REACH).
Zastosowanie produktu
- Instalacje natynkowe w budynkach mieszkalnych i lokalach usługowych do montażu wyłączników nadprądowych, wyłączników różnicowoprądowych i rozłączników.
- Rozdział obwodów w małych instalacjach przemysłowych oraz w instalacjach pomocniczych, gdzie wymagany jest dostęp wizualny przezroczystych drzwi.
- Montaż szyn DIN i bloków zaciskowych N/PE przy zachowaniu klasy izolacji II i ochrony IP41.
- Rozwiązanie stosowane tam, gdzie wymagany jest szybki dostęp do aparatów modułowych i pewne prowadzenie przewodów przez perforacje obudowy.
