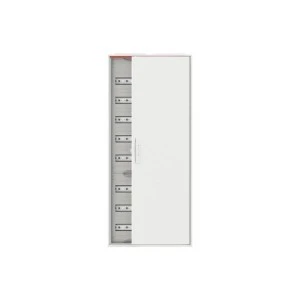

Rozdzielnica modułowa natynkowa hermetyczna stalowa ComfortLineCA 8x24 192M IP44 125A II klasa drzwi pełne N+PE Quick CA28V 2CPX
Rozdzielnica modułowa ComfortLine CA28V to natynkowa, stalowa obudowa przeznaczona do rozdziału i ochrony obwodów modułowych w instalacjach wewnętrznych. Produkt służy do zabudowy aparatów modułowych przy wymaganiu przepływu znamionowego do 125 A i pojemności 192 modułów.
Cechy techniczne
- Typ: rozdzielnica modułowa natynkowa, izolowana, stalowa (malowanie proszkowe).
- Wymiary: 1250 mm (wys.) × 550 mm (szer.) × 160 mm (gł.).
- Pojemność modułowa: 8 rzędów × 24 moduły = 192M.
- Stopień ochrony: IP44 — zabezpieczenie przed ciałami obcymi >1 mm i bryzgami wody.
- Obudowa: stal malowana proszkowo, kolor biały RAL 9016.
- Drzwi: pełne (nieprzezroczyste), konstrukcja odpowiadająca II klasie izolacji.
- Listwa N+PE: przewidziana listwa N i PE z opcją szybkiego podłączenia (Quick) przewodów.
- Prąd znamionowy: 125 A (wariant instalacyjny do głównych rozdziałów lokalnych).
- Szyna DIN: tak — montaż aparatów modułowych na szynach DIN.
- Montaż: montaż powierzchniowy; obudowy przystosowane do pionowego łączenia w celu rozbudowy.
- Płyta montażowa: brak w standardzie (należy uwzględnić osobne rozwiązanie montażowe).
- Izolacja i uziemienie: izolowana konstrukcja z możliwością zastosowania dedykowanego zestawu uziemiającego dla zachowania wymaganej klasy izolacyjności.
Zastosowanie
- Rozdział obwodów w budynkach mieszkalnych wielorodzinnych i jednorodzinnych.
- Szafy rozdzielcze w obiektach użyteczności publicznej, biurach oraz punktach usługowych, gdzie wymagany jest montaż natynkowy.
- Instalacje lekkiego przemysłu i hal, jako lokalne punkty rozdziału z koniecznością ochrony IP44.
- Modernizacje i rozbudowy instalacji elektrycznych wymagające rozdzielnicy o pojemności 192 modułów i prądzie znamionowym 125 A.
- Aplikacje, gdzie potrzebne jest oddzielne rozprowadzenie przewodów neutralnych i ochronnych z szybkimi połączeniami typu Quick.
