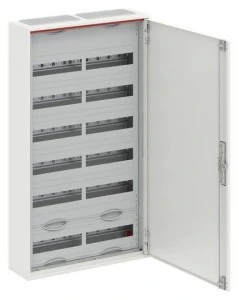

Rozdzielnica modułowa natynkowa hermetyczna stalowa ComfortLineCA 6x24 144M IP44 125A II klasa drzwi pełne N+PE Quick CA26V 2CPX

Cena:

Obudowy ComfortLine CA nadają się do aplikacji wnętrzowych, po bokach nie ma perforacji, a zatem niemożliwe jest łączenie obudów w szereg. Na każde 250mm szerokości przypada jeden przepust membranowy CZF2 u góry, na dole znajduje się jeden przepust CZF1 na każde 250mm szerokości. Obudowy te można łączyć w pionie, wymaga to użycia zestawu CZ4. ComfortLine CA charakteryzuje się stopniem wytrzymałości mechanicznej IK07. Obudowy mogą być zabudowane systemem CombiLine, który gwarantuje stopień ochrony IP30 nawet przy konfiguracjach bez drzwi. Obudowa pozwala zastosować tylko profile EDF, uchwyty pod profile EDF dla modułów CombiLine są w zakresie dostawy. Do obudowy dołączony jest również zestaw do kompensacji nierówności tynku. Możliwe jest uzyskanie I klasy izolacji poprzez wykorzystanie dedykowanego zestawu uziemiającego CZL61.

Dane techniczne

CN
85364900
Sposób montażu
Montaż powierzchniowy
Szerokość [mm]
550
Głębokość [mm]
160
Z płytą montażową
Nie
Szyna DIN
Tak
Szerokość wyrażona liczbą modułów
24
Rodzaj drzwi
Nieprzezroczyste
PKWiU
27.12.40.0
Kolor
Biały
Wysokość [mm]
950
Numer RAL
9016
Liczba rzędów
6
Materiał obudowy
Stal
Stopień ochrony (IP)
IP44

Dane logistyczne

Ean
4011617521877
Szerokość opakowania [mm]
160
Waga z opakowaniem [kg]
9
Opakowanie zbiorcze produktu
1 szt.
Wysokość opakowania [mm]
960
Długość opakowania [mm]
570
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka

Rozdzielnica modułowa natynkowa hermetyczna stalowa ComfortLineCA 6x24 144M IP44 125A II klasa drzwi pełne N+PE Quick CA26V 2CPX

Rozdzielnica ComfortLine CA26V to natynkowa, stalowa obudowa przeznaczona do rozdziału obwodów niskiego napięcia w instalacjach budynków mieszkalnych i komercyjnych; wyposażona w system N+PE Quick oraz możliwość łączenia z innymi modułami CombiLine.


Cechy techniczne

  • Model: CA26V, typ natynkowa, obudowa stalowa malowana proszkowo, kolor RAL 9016 (biały)
  • Wymiary: 950 mm (wys.) × 550 mm (szer.) × 160 mm (głęb.)
  • Pojemność: 144 moduły (6 rzędów × 24 moduły szerokość)
  • Stopień ochrony: IP44; odporność mechaniczna IK07
  • Prąd znamionowy: 125 A; klasa ochrony II
  • System przewodów ochronnych: N+PE Quick
  • Drzwi: pełne, nieprzezroczyste
  • Wyposażenie montażowe: szyna DIN wewnątrz; brak płyty montażowej
  • Montaż: montaż powierzchniowy; obudowy przystosowane do łączenia w pionie (CombiLine); zestaw do kompensacji nierówności tynku
  • Szerokość wyrażona liczbą modułów: 24

Zastosowanie produktu

  • Rozdział obwodów w budownictwie mieszkaniowym i obiektach użyteczności publicznej
  • Instalacje natynkowe wymagające stopnia ochrony IP44 i odporności IK07
  • Rozwiązania z centralizacją N i PE oraz szybkim podłączeniem N+PE Quick
  • Integracja w systemach rozdzielczych CombiLine — łączenie modułowe w pionie
  • Strefy techniczne, korytarze i pomieszczenia instalacyjne, gdzie wymagane są stalowe obudowy o zwiększonej wytrzymałości mechanicznej
