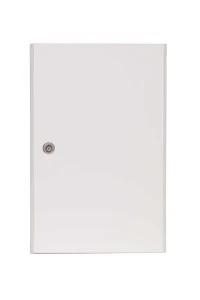

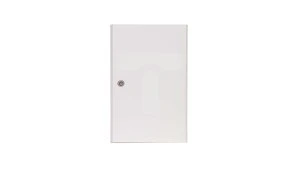

Rozdzielnica modułowa hermetyczna n/t IP65 RH 72 /3x24/ RAL 7035 drzwi pełne RH 72 DP 6-RH 72 DP
Hermetyczna rozdzielnica niskiego napięcia przeznaczona do montażu aparatów modułowych na szynie DIN TH35; konstrukcja zapewnia stopień ochrony IP65 i jest zoptymalizowana do zastosowań przemysłowych oraz zewnętrznych miejsc instalacji pod osłoną.
Cechy techniczne
- Obudowa: blacha stalowa malowana proszkowo, kolor RAL 7035 (szary).
- Wymiary zewnętrzne: szer. 600 mm × wys. 600 mm × gł. 300 mm.
- Stopień ochrony: IP65 — ochrona przed pyłem oraz strugami wody.
- Układ modułów: 3 rzędy × 24 moduły (szerokość wyrażona liczbą modułów: 24).
- Szyna montażowa: TH35 (szyna DIN) z regulacją głębokości montażu co 20 mm.
- Drzwi: pełne (nieprzezroczyste), montaż drzwi możliwy na lewo lub prawo.
- Wyposażenie standardowe: zamek z kluczem, zestaw wkrętów i podkładek, przewód ochronny oraz naklejki identyfikacyjne.
- Konstrukcja modułowa przeznaczona do urządzeń Nx12/Nx24; brak możliwości rozbudowy obudowy.
- Pokrywa: zamknięta, bez transparentnej szyby.
Zastosowanie produktu
- Rozdział i zabezpieczenie obwodów w instalacjach przemysłowych, handlowych i budynkach użyteczności publicznej.
- Montaż aparatów modułowych: wyłączniki nadprądowe, różnicowoprądowe, przekaźniki, moduły pomiarowe i kontrolne na szynie DIN.
- Instalacje zewnętrzne pod osłoną oraz pomieszczenia techniczne wymagające szczelnej obudowy (ochrona przed kurzem i wodą).
- Stacje rozdziału lokalnego w instalacjach maszynowych i automatyce, tam gdzie wymagana jest hermetyzacja obwodów modułowych.
