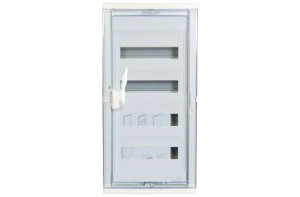

Rozdzielnica modułowa 4x12 podtynkowa IP40 RWN (drzwi transparentne) 602424
Rozdzielnica modułowa RWN 4x12 to podtynkowa skrzynka rozdzielcza przeznaczona do zabudowy instalacji niskiego napięcia w obiektach mieszkalnych i komercyjnych; model 602424 wyposażono w przezroczyste drzwi ułatwiające podgląd stanu aparatów.
Cechy techniczne
- Zgodność z normą PN-EN 60439-3.
- Stopień ochrony IP40; odporność mechaniczna IK07.
- Obudowa z tworzywa sztucznego samogasnącego, odporność na żar 650°C (glow-wire).
- Kolor: biały RAL 9010.
- Wymiary: szer. 350 mm × wys. 710 mm × gł. 93 mm; głębokość wbudowania 86,5 mm.
- Układ modułowy: 4 rzędy × 12 modułów (szerokość wyrażona liczbą modułów: 12).
- Montaż: podtynkowy; bez płyty montażowej.
- Pokrywa: drzwi transparentne, typ zamknięte; możliwość wyposażenia w zamek jako akcesorium.
- Szyna DIN do montażu aparatów modułowych.
- Listwy przyłączeniowe N + PE dostarczone w komplecie.
- Możliwość montażu listew ochronnych IP2X bezpośrednio na obwodzie skrzynki.
- Brak możliwości rozbudowy (wersja zamknięta, stała konfiguracja).
Zastosowanie
- Dystrybucja obwodów elektrycznych w mieszkaniach, budynkach użyteczności publicznej i małych obiektach komercyjnych.
- Instalacje podtynkowe w zabudowie wnękowej i suchych ścianach; wymiana istniejących rozdzielnic na modułowe.
- Montaż aparatów modułowych: wyłączniki nadmiarowoprądowe, różnicowoprądowe, kontrolery i zabezpieczenia.
- Aplikacje wymagające kontroli wzrokowej stanu instalacji dzięki przezroczystym drzwiom.
- Systemy elektryczne, gdzie wymagane są listwy N i PE oraz montaż na szynie DIN.
