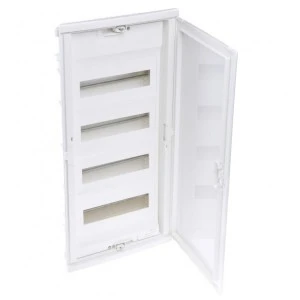

Rozdzielnica modułowa 4x12 podtynkowa IP40 RWN (drzwi pełne) 602414
Rozdzielnica modułowa RWN 4x12 (602414) przeznaczona do rozdziału i zabezpieczania obwodów elektrycznych w instalacjach budynków mieszkalnych i użytkowych. Konstrukcja podtynkowa z zamkniętymi drzwiami umożliwia montaż aparatów modułowych na szynach DIN.
Cechy techniczne
- Konstrukcja: obudowa z tworzywa sztucznego samogasnącego, odporna na żar do 650°C; drzwi pełne (zamknięte).
- Układ modułów: 4 rzędy × 12 modułów (łącznie 48 modułów); szerokość wyrażona liczbą modułów: 12.
- Stopień ochrony: IP40; odporność mechaniczna IK07.
- Klasa ochronności: II (druga klasa ochronności).
- Normy: zgodność z PN-EN 60439-3 oraz IEC/EN 61439-3 (dotycząca rozdzielnic wnękowych).
- Wymiary (zewn.): szer. 350 mm × wys. 710 mm × gł. 93 mm; głębokość wbudowania: 86,5 mm.
- Montaż: podtynkowy; wymiary i elementy montażowe umożliwiają montaż w ścianach pełnych i pustych.
- Wyposażenie: szyny DIN do montażu aparatów modułowych; listwy przyłączeniowe N + PE w zestawie; możliwość montażu listew ochronnych IP2X.
- Wykończenie: kolor biały RAL 9010; brak płyty montażowej w zestawie.
- Akcesoria opcjonalne: zamek do drzwi, pasy zaślepek, zestawy uchwytów montażowych; zdejmowane płyty ułatwiają prowadzenie przewodów.
Zastosowanie produktu
- Rozdział i zabezpieczenie obwodów oświetleniowych i gniazd w budynkach mieszkalnych, biurowych i użyteczności publicznej.
- Instalacje, gdzie wymagane są modułowe aparaty na szynach DIN (wyłączniki nadprądowe, różnicowoprądowe, liczniki modułowe itp.).
- Montaż podtynkowy w ścianach pełnych i pustych, tam gdzie wymagany jest stopień ochrony IP40 i pełne drzwi obudowy.
- Zastosowania serwisowe i modernizacyjne wymagające łatwego dostępu do przewodów dzięki zdejmowanym płytom i możliwości dodania zamka oraz zaślepek.
