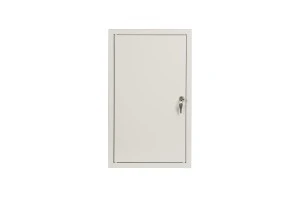

Rozdzielnica modułowa 3x12 natynkowa IP31 NRP 36 Z 3-228
Rozdzielnica modułowa NRP 36 Z 3-228 to natynkowa obudowa przeznaczona do montażu aparatury modułowej (wyłączniki, różnicówki, listwy zaciskowe) w instalacjach wnętrzowych; konstrukcja umożliwia zabudowę do 3 rzędów po 12 modułów każdy. Produkt stosowany jest tam, gdzie wymagane są kompaktowe rozdzielnice o stopniu ochrony IP31.
- Stopień ochrony: IP31 — ochrona przed obiektami stałymi >2,5 mm i kapiącą wodą.
- Wymiary: szer. 310 mm × wys. 520 mm × gł. 130 mm; głębokość wbudowania: 0 mm (natynkowa).
- Szerokość wyrażona liczbą modułów: 12 modułów na rząd; liczba rzędów: 3.
- Materiał obudowy: stalowa blacha o grubości 0,8 mm, powłoka lakierowana, kolor: biały (RAL 9002).
- Wyposażenie mechaniczne: zamknięta pokrywa (bez pokrywy transparentnej), możliwość montażu zamka w wybranych wersjach; brak płyty montażowej.
- Szyna DIN: TH35 — montaż standardowych modułów automatyki i ochrony.
- Parametry elektryczne (informacyjne): prąd znamionowy do 100 A, napięcie łączeniowe do 400 V.
- Możliwość rozbudowy: brak; wykonanie zgodne z wymaganiami EMC: nie dotyczy (wersja bez deklarowanej zgodności EMC).
- Wyposażenie standardowe: zestaw akcesoriów montażowych, szyna TH35.
Zastosowanie
- Instalacje elektryczne wewnętrzne budynków mieszkalnych i użyteczności publicznej — montaż aparatury modułowej.
- Punkty rozdziału zasilania w lokalnych obwodach i rozdzielnicach piętrowych.
- Uruchamianie i zabezpieczenie obwodów o prądzie znamionowym do 100 A i napięciu do 400 V.
- Zastosowania serwisowe i modernizacyjne tam, gdzie wymagane są kompaktowe, natynkowe rozdzielnice z szyną DIN.
