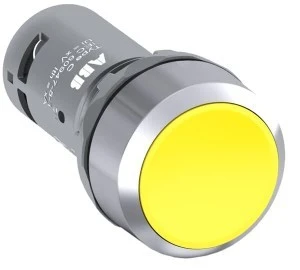

Przycisk CP1-30Y-02 jest: Kompaktowy – Przycisk – Monostabilny – Płaski – Żółty – Niepodświetlany – Chromowany metal – 2 NC – 0 NO – 2 NC – 300 V Ten przycisk należy do asortymentu kompaktowych firmy ABB, najbardziej wydajnych dostępne rozwiązanie w jednym, redukujące czas i koszty instalacji. Seria kompaktowa charakteryzuje się wysokim poziomem odporności na kurz i wodę.
Przycisk monostabilny CP1-30Y-02 to chwilowy, wklęsły element sterujący w kolorze żółtym, przeznaczony do montażu panelowego o średnicy otworu 22 mm. Stosowany jako przycisk sterowania w instalacjach przemysłowych i urządzeniach automatyki, gdzie wymagana jest trwała mechanika i odporność na czynniki środowiskowe.
Cechy techniczne
Typ: monostabilny (chwilowy) — powrót do położenia spoczynkowego po zwolnieniu.
Montaż: otwór panelowy Ø22 mm; wymiary całkowite: szer. 30 mm × wys. 55 mm × gł. 36 mm.
Kolor: żółty, wklęsła konstrukcja czoła.
Podświetlenie: brak.
Materiały: czoło z metalu chromowanego.
Układ styków: 2 × NC (normalnie zamknięte) oraz 1 × NO (normalnie otwarty).
Połączenia elektryczne: możliwość podłączenia przewodów o różnych przekrojach (zależnie od konfiguracji zacisków).
Odporność środowiskowa: zaprojektowany do pracy w środowiskach o podwyższonej odporności na kurz i wodę; rzeczywisty stopień ochrony zależy od zastosowanych elementów i montażu.
Dodatkowe cechy: brak pierścienia czołowego; kompaktowa obudowa do zabudowy w panelu.
Zastosowanie produktu
Panele operatorskie i sterownicze w maszynach przemysłowych.
Układy sterowania w automatyce budynkowej i procesowej.
Stanowiska operatorskie narażone na zapylenie lub podwyższoną wilgotność.
Aplikacje wymagające rozróżnienia funkcji kolorem przycisku (awaria, zatrzymanie, sygnalizacja stanu).
Integracja w istniejących instalacjach sterujących jako element chwilowego przełączenia obwodów.
