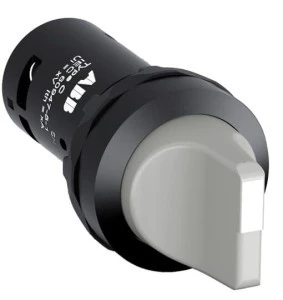

Przełącznik wyboru C3SS2-10U-20 jest: Kompaktowy – Przełącznik wyboru – 3-pozycyjny – Monostabilny – Krótki uchwyt – Szary – Niepodświetlany – plastik – 2NO – 2 NO – 0 NC – 300 V Ten przełącznik wyboru jest częścią asortymentu ABB Seria kompaktowa, najbardziej wydajne dostępne rozwiązanie typu "wszystko w jednym", redukujące czas i koszty instalacji. Seria kompaktowa charakteryzuje się wysokim poziomem odporności na kurz i wodę.
Przełącznik obrotowy-piórkowy C3SS2-10U-20 to trzypozycyjny selektor montowany w otworze 22 mm, przeznaczony do ręcznej zmiany obwodów i wyboru trybów pracy w układach niskonapięciowych. Stosowany w aparaturze sterującej, szafach rozdzielczych i maszynach przemysłowych.
Cechy techniczne
Konfiguracja styków: 2 styki NO (2Z).
Liczba pozycji: 3 (mechanizm z chwytem od momentu / detent).
Średnica montażowa: 22 mm.
Maksymalne napięcie robocze: do 300 V.
Materiał i kolor: czarny plastik (uchwyt) z szarą częścią czołową.
Odporność na kurz i wodę: podwyższoną odporność środowiskowa (brak deklarowanego kodu IP w materiałach źródłowych).
Temperatura pracy: od -25 °C do +70 °C.
Możliwości podłączenia: różne opcje przyłączeniowe przewodów (zgodnie z wymaganiami instalacji).
Cechy dodatkowe: brak podświetlenia, brak pierścienia czołowego, brak funkcji samopowrotu.
Wymiary i masa: szerokość ≈ 30 mm, wysokość ≈ 72 mm, masa ≈ 24 g.
Zastosowanie produktu
Panele sterownicze i szafy rozdzielcze — wyboru trybu pracy urządzeń i linii.
Maszyny przemysłowe i automatyka — przełączanie sygnałów sterujących i trybów pracy.
Układy testowe i stanowiska pomiarowe — selekcja torów pomiarowych.
Systemy HVAC i instalacje użytkowe — manualne przełączanie obwodów i trybów.
