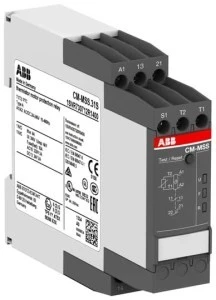

Przekaźnik termiczny zabezpieczenia silnika CM-MSS.31S 1n/o+1n/c 24-240VAC/DC 1SVR730712R1400
Przekaźnik termiczny CM‑MSS.31S to urządzenie zabezpieczające silniki elektryczne poprzez monitorowanie temperatury uzwojeń za pomocą czujników PTC; znajduje zastosowanie w układach sterowania silnikami, rozdzielnicach i instalacjach przemysłowych.
Cechy techniczne
- Napięcie zasilania: 24–240 V AC/DC.
- Wyjścia stykowe: 1× normalnie otwarty (NO) + 1× normalnie zamknięty (NC).
- Monitoring czujników PTC do detekcji przegrzania uzwojeń silnika.
- Tryby resetu: automatyczny, ręczny oraz zdalny po usunięciu przyczyny zadziałania; przycisk RESET/TEST na obudowie.
- Funkcje diagnostyczne: wykrywanie przerwań i zwarć w obwodzie czujników oraz możliwość testowania układu.
- Po zadziałaniu (temperatura krytyczna) wyjścia są dezaktywowane do czasu schłodzenia silnika.
- Połączenia śrubowe, klasa ochrony IP50.
- Zakres pracy: temperatura otoczenia od -25 °C do +60 °C.
- Przeznaczony do montażu przez personel posiadający kwalifikacje; przed pracą odłączyć zasilanie i zabezpieczyć przed przypadkowym załączeniem.
Zastosowanie produktu
- Ochrona silników indukcyjnych przed przegrzaniem spowodowanym przeciążeniem, brakiem chłodzenia lub awarią izolacji.
- Wbudowanie w stycznikowe układy załączania silników oraz rozdzielnice sterujące maszynami i liniami produkcyjnymi.
- Aplikacje w pompach, wentylatorach, sprężarkach, przenośnikach oraz innych instalacjach napędowych wymagających monitoringu temperatury uzwojeń.
- Zastosowania retrofitowe i w nowych instalacjach, tam gdzie dostępne są czujniki PTC w uzwojeniach silnika.
