Przekaźnik subminiaturowy 2P 2A 9V DC do montażu SMT 1-10 RSM850-6112-8M-1009 2611719

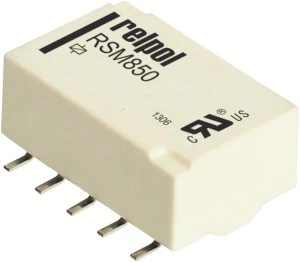

Subminiaturowy przekaźnik elektromagnetyczny o dwóch stykach przełącznych (2P) z cewką 9 V DC, zaprojektowany do montażu powierzchniowego (SMT) z wyprowadzeniami lutowniczymi. Przeznaczony do przełączania sygnałów i obciążeń do 2 A w aplikacjach automatyki, telemetrii i modułach I/O.
Cechy techniczne
- Wymiary (S × W × G): 9,3 × 5,4 × 14,3 mm — konstrukcja subminiaturowa do osadzania na PCB.
- Konfiguracja styków: 2 styki przełączne (2P), rodzaj styku: pojedynczy (po jednym kontakcie na biegun); brak osobnych styków rozwiernych i zwiernych.
- Znamionowy prąd styków: 2 A (zgodnie z oznaczeniem 2A) — do przełączania niskoprądowych obciążeń i sygnałów.
- Znamionowe napięcie sterowania Us dla DC: 9 V; zakres pracy cewki: 6,75 V ÷ 22,5 V DC.
- Polaryzacja napędu: niespolaryzowany; tryb przełączania napędu: monostabilny (zwrot do pozycji spoczynkowej przy odłączeniu napięcia).
- Rodzaj połączenia elektrycznego: wyprowadzenia do montażu poprzez końcówki lutownicze (solder tails) przystosowane do SMT.
- Stopień ochrony: IP64 — pyłoszczelny (6) oraz ochrona przed bryzgami wody (4).
- Rodzaj napięcia sterowania: DC — cewka pracuje z napięciem stałym.
Zastosowanie i eksploatacja
- Typowe zastosowania: przełączanie sygnałów i małych obciążeń w modułach sterujących, interfejsach I/O, urządzeniach pomiarowych, systemach telemetrii oraz elektronice przemysłowej.
- Montaż: przekaźnik przeznaczony do montażu powierzchniowego na PCB z lutowanymi wyprowadzeniami; projektowanie pola lutowniczego zgodne z danymi producenta.
- Warunki pracy: stosować w aplikacjach mieszczących się w granicach znamionowych napięcia cewki i prądu styków; IP64 umożliwia użycie w środowiskach z ograniczonym zapyleniem i narażeniem na bryzgi.
- Wymagania instalacyjne i bezpieczeństwo: montaż oraz serwisowanie przez osoby posiadające odpowiednie kwalifikacje; stosować się do dokumentacji technicznej i sprawdzać jej aktualizacje; zapewnić margines bezpieczeństwa przy doborze obciążeń i napięć.
- Zalecenia eksploatacyjne: nie modyfikować obudowy ani układu stykowego; regularne kontrole wizualne przed uruchomieniem; przechowywać w warunkach zalecanych przez producenta; nie używać uszkodzonych egzemplarzy.
- Środki ostrożności przy krytycznych aplikacjach: jeżeli istnieje ryzyko poważnych uszkodzeń lub zagrożeń, zaprojektować podwójne środki bezpieczeństwa (redundancja, zabezpieczenia nadprądowe) zgodnie z wymaganiami systemu.
- Uwagi praktyczne: unikać dotykania montowanych elementów wilgotnymi rękami; stosować zalecany osprzęt i procedury lutowania, aby zachować parametry mechaniczne i elektryczne przekaźnika.
