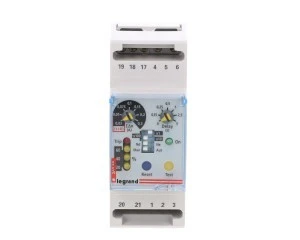

Przekaźnik różnicowoprądowy 0,03-30A 0-15sek 026088
Przekaźnik różnicowoprądowy 026088 przeznaczony do detekcji upływów prądu w obwodach trójfazowych; urządzenie umożliwia regulację czułości i zwłoki czasowej, stosowany jako element ochrony różnicowoprądowej w rozdzielnicach i systemach sterowania.
Cechy techniczne
- Zakres prądu różnicowego (wg nazwy katalogowej): 0,03–30 A; wartość nastawy prądu (dane techniczne): 10 mA ÷ 10000 mA.
- Regulacja zwłoki czasowej: nominalnie 0–15 s (w nazwie produktu); minimalna regulowana zwłoka przy podaniu zasilania: 0,06 s; maksymalna dozwolona zwłoka przy podaniu zasilania: 5 s.
- Zasilanie i sterowanie: znamionowe napięcie sterowania Us AC 230–240 V, częstotliwość znamionowa 50 Hz.
- Rodzaj połączenia elektrycznego: połączenie śrubowe; brak odłączalnych zacisków.
- Wskaźnik prądu różnicowego: tak — lokalna sygnalizacja wartości upływu.
- Konstrukcja i wymiary: szerokość 35 mm, wysokość 88 mm, głębokość 60 mm; montaż w rozdzielnicy jako moduł DIN.
- Konfiguracja styków: 1 styk przełączny; brak styków rozwiernych i zwiernych dedykowanych osobno.
- Funkcje dodatkowe: brak pamięci błędu (informacja o braku funkcji pamięci).
Zastosowanie produktu
- Ochrona różnicowoprądowa obwodów trójfazowych w instalacjach mieszkaniowych, biurowych i przemysłowych.
- Wykrywanie upływów i zabezpieczenie przed porażeniem w instalacjach zasilających silniki, rozdzielnice i obwody odbiorcze.
- Integracja z układami sterowania i systemami automatyki jako element nadzorujący zwarcia doziemne i wycieki prądu.
- Stosowanie w połączeniu z przekładnikami prądowymi oraz wyłącznikami w rozdzielnicach modułowych.
