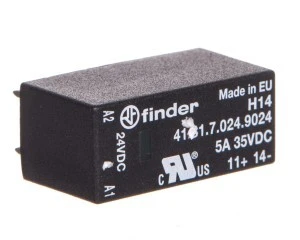

Przekaźnik miniaturowy do płytki drukowanej i gniazd serii 95.x5.x, 93.x2 SSR OC 5A/24VDC, zasil. 24VDC 41.81.7.024.9024
Przekaźnik półprzewodnikowo-elektromechaniczny do montażu na płytce drukowanej, przeznaczony do sterowania obciążeniami DC z wyjściem typu SSR OC. Model 41.81.7.024.9024 oferuje pojedynczy styk zwierny i napięcie sterowania 24 V DC, przeznaczony do integracji z gniazdami serii 95.x5.x i 93.x2.
Cechy techniczne
- Napięcie sterowania: 24 V DC (Znamionowe Us = 24 V DC).
- Wyjście: półprzewodnikowe (SSR OC – open-collector) zdolne do obciążenia 5 A przy 24 V DC.
- Konfiguracja styków: pojedynczy styk zwierny (NO = 1, NC = 0, przełącznych = 0).
- Tryb działania: monostabilny, polaryzowany napęd.
- Połączenie elektryczne: zacisk PCB przystosowany do lutowania bezpośredniego na płytce drukowanej.
- Wymiary: szerokość 12,7 mm × wysokość 15,7 mm × głębokość 29 mm — niskoprofilowa obudowa dostosowana do zagęszczonych układów.
- Stopień ochrony: IP20 — ochrona przed dotykiem palca, brak ochrony przed wilgocią zewnętrzną.
- Kompatybilność mechaniczna: montaż w gniazdach serii 95.x5.x i 93.x2 oraz bezpośredni montaż na PCB.
Zastosowanie produktu
- Sterowanie obciążeniami DC w układach automatyki przemysłowej i urządzeniach sterujących z zasilaniem 24 V DC.
- Moduły i płytki sterowników OEM wymagające niskoprofilowych przekaźników z wyjściem półprzewodnikowym.
- Integracja z systemami wejść/wyjść oraz zdalnymi modułami wykonawczymi montowanymi na PCB lub w gniazdach serii 95.x5.x/93.x2.
- Aplikacje, w których wymagane jest izolowane sterowanie tranzystorowe obciążeń DC do 5 A oraz szybkie przełączanie bez iskrzenia.
