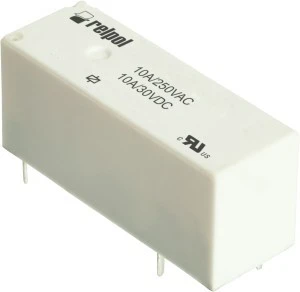

Przekaźnik miniaturowy do obwodów drukowanych wys. 12,5mm 1Z 10A 250V AC/10A 30V DC, 5V DC IP40 RM12N-3021-25-1005 2614980
Miniaturowy przekaźnik elektromagnetyczny do montażu na obwodach drukowanych, typ 1Z (pojedynczy styk zwierny), przeznaczony do przełączania obciążeń do 10 A przy 250 V AC lub 30 V DC; cewka sterowana napięciem stałym 5 V DC (zakres 3,5–6,5 V).
Cechy techniczne
- Typ styków: pojedynczy zwierny (1Z), liczba styków zwiernych = 1, rozwiernych = 0, przełącznych = 0.
- Maksymalne obciążenie styków: 10 A przy 250 V AC; 10 A przy 30 V DC.
- Napięcie sterowania (Us): nominalne 5 V DC; dopuszczalny zakres pracy cewki 3,5–6,5 V DC.
- Rodzaj napięcia sterowania: DC; polaryzacja napędu: niespolaryzowany.
- Tryb przełączania: monostabilny.
- Rodzaj połączenia elektrycznego: końcówki lutownicze (PCB through-hole).
- Wymiary (S × W × G): 10,3 × 12,5 × 28,7 mm — wysokość 12,5 mm.
- Stopień ochrony: IP40 (ochrona przed obiektami stałymi >1 mm, brak ochrony przed wilgocią).
Zastosowanie
- Moduły sterujące i układy wykonawcze montowane bezpośrednio na PCB, gdzie wymagane jest przełączanie obciążeń do 10 A.
- Automatyka przemysłowa: sterowanie silników niewielkiej mocy, zaworów, styczników pomocniczych oraz układów logicznych.
- Urządzenia pomiarowe i sterownicze, panele kontrolne oraz zasilacze, gdzie wymagana jest separacja obwodów i izolacja sygnału.
- Wskazówki montażowe i bezpieczeństwo: instalację i wymianę przeprowadzać przez wykwalifikowany personel, stosować się do specyfikacji technicznej producenta, wykonywać regularne kontrole wizualne; w przypadku wykrycia nieprawidłowości odłączyć zasilanie i nie stosować modyfikacji urządzenia.
