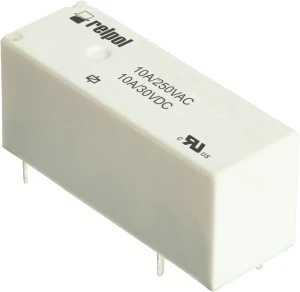

Przekaźnik miniaturowy do obwodów drukowanych wys. 12,5mm 1Z 10A 250V AC/10A 30V DC, 12V DC IP40 RM12N-3021-25-1012 2614983
Jednobiegunowy przekaźnik miniaturowy montowany na PCB, przeznaczony do przełączania obciążeń do 10 A przy 250 V AC lub 10 A przy 30 V DC; cecha wykonawcza: 1 styk zwierny (1Z), napęd DC 12 V (zakres 8,4–15,6 V), konstrukcja monostabilna i niespolaryzowana.
Cechy techniczne
- Wymiary: szerokość 10,3 mm, wysokość 12,5 mm, głębokość 28,7 mm — konstrukcja niskoprofilowa do montażu na PCB.
- Rodzaj styku: pojedynczy, liczba styków zwiernych: 1; brak styków rozwiernych i przełącznych.
- Parametry styków: 10 A przy 250 V AC / 10 A przy 30 V DC (znamionowe obciążenie przełączające).
- Napęd: DC 12 V (Us = 12 V; dopuszczalny zakres 8,4–15,6 V); polaryzacja napędu: niespolaryzowany; tryb przełączania: monostabilny.
- Połączenie elektryczne: końcówka lutownicza do montażu na płytce drukowanej.
- Stopień ochrony: IP40 — ochrona przed ciałami stałymi o średnicy >1 mm; nieprzeznaczony do bezpośredniej ekspozycji na pyły czy wilgoć.
- Przeznaczenie montażowe: układy automatyki, moduły przekaźnikowe i płytki sterujące wymagające kompaktowego przekaźnika o obciążalności 10 A.
Zastosowanie produktu
- Sterowanie obwodami mocy w urządzeniach przemysłowych, panelach sterowniczych, modułach I/O oraz zasilaczach.
- Wykorzystanie w aplikacjach wymagających separacji sygnału sterującego od obwodu wykonawczego przy napięciach do 250 V AC lub 30 V DC.
- Montaż bezpośrednio na PCB z lutowaniem końcówek; zalecane wykonywanie połączeń i testów przez personel wykwalifikowany.
- W krytycznych układach stosować redundantne zabezpieczenia (podwójne układy bezpieczeństwa) oraz regularne kontrole parametrów styków i poprawności podłączeń.
- Przechowywanie w oryginalnym opakowaniu, eksploatacja w warunkach zgodnych ze specyfikacją producenta; modyfikacje zabronione, unikać dotykania urządzenia mokrymi rękami.
