Przekaźnik miniaturowy do obwodów drukowanych wys. 12,5mm 1Z 10A 250V AC/10A 30V DC, 12V DC IP40 RM12N-2021-25-1012 2614972

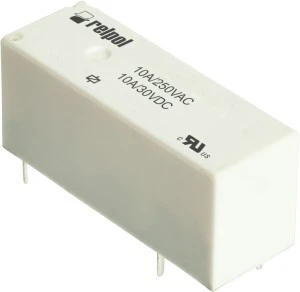

Przekaźnik RM12N-2021-25-1012 to monostabilny przekaźnik do montażu na płytce drukowanej z jednym stykiem zwiernym (1Z), przeznaczony do przełączania obciążeń AC i DC o natężeniu do 10 A. Wyróżnia się niską wysokością montażową 12,5 mm i zasilaniem cewki 12 V DC.
- Typ napędu: DC, niespolaryzowany, tryb monostabilny
- Napięcie cewki (Us): znamionowe 12 V DC; dopuszczalny zakres zasilania 8,4–15,6 V DC
- Obciążalność styków: 10 A przy 250 V AC oraz 10 A przy 30 V DC
- Konfiguracja styków: pojedynczy styk zwierny (1Z); liczba styków rozwiernych i przełącznych = 0
- Połączenie elektryczne: końcówki lutownicze przystosowane do montażu na PCB
- Wymiary obudowy: szerokość 10,3 mm × wysokość 12,5 mm × głębokość 28,7 mm
- Stopień ochrony: IP40 (ochrona przed ciałami stałymi o średnicy >1 mm; brak ochrony przed wilgocią)
- Uwagi eksploatacyjne: stosować w granicach znamionowych parametrów, unikać przeciążeń, zapewnić właściwe chłodzenie i margines bezpieczeństwa; montaż i serwis powierzć wykwalifikowanemu personelowi
- Sterowanie obwodami mocy i sygnałowymi na płytkach drukowanych w układach automatyki przemysłowej
- Moduły przekaźnikowe, płyty sterujące i panele operatorskie o ograniczonej przestrzeni montażowej
- Zastosowania z przełączaniem napięć sieciowych do 250 V AC oraz obciążeń DC do 30 V, w granicach podanych parametrów
- Urządzenia HVAC, sterowniki silników niskiej mocy, systemy oświetlenia i elektronika urządzeń OEM
- Zalecenia instalacyjne: zapewnić poprawne połączenie lutowane, regularne przeglądy wizualne i przechowywanie w oryginalnym opakowaniu; w przypadku usterek odłączyć zasilanie i powiadomić serwis
