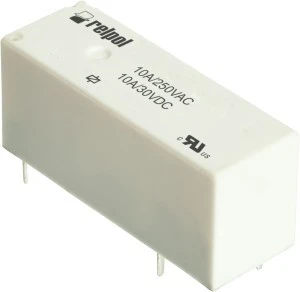

Przekaźnik miniaturowy do obwodów drukowanych wys. 12,5mm 1P 10A 250V AC/10A 30V DC, 5V DC IP40 RM12N-3011-25-1005 2615005
Miniaturowy przekaźnik elektromagnetyczny RM12N-3011-25-1005 przeznaczony do montażu na płytkach drukowanych; stosowany do przełączania obciążeń AC i DC oraz realizacji funkcji bistabilnego przełączania w układach automatyki i urządzeniach elektronicznych.
Cechy techniczne
- Konfiguracja styków: 1P — jeden styk przełączny (changeover, SPDT).
- Obciążalność styków: 10 A przy 250 V AC; 10 A przy 30 V DC.
- Napięcie sterowania: nominalne 5 V DC; zakres pracy 3,5–6,5 V DC.
- Tryb przełączania napędu: bistabilny (przekaźnik zatrzaskowy) — zmiana stanu utrzymywana po odłączeniu napięcia cewki.
- Polaryzacja napędu: niespolaryzowany.
- Rodzaj połączenia elektrycznego: piny lutownicze do montażu na PCB (through-hole).
- Wymiary: szerokość 10,3 mm, wysokość 12,5 mm, głębokość 28,7 mm — niski profil do zastosowań przestrzennie ograniczonych.
- Stopień ochrony: IP40 — ochrona przed ciałami stałymi o średnicy ?1 mm; nieprzeznaczony do pracy w warunkach zanurzenia lub silnego zapylenia.
- Uwagi eksploatacyjne: montaż i podłączenie zgodnie ze specyfikacją producenta, unikać modyfikacji, przeprowadzać regularne kontrole wizualne; w przypadku wykrycia nieprawidłowości odłączyć zasilanie i zgłosić do serwisu.
Zastosowanie produktu
- Układy sterowania przemysłowego i automatyki PLC do przełączania obciążeń niskiego i średniego prądu.
- Urządzenia teleinformatyczne i telekomunikacyjne wymagające zwartego przekaźnika PCB.
- Systemy pomiarowe, przetworniki i moduły I/O – sygnalizacja i izolacja obwodów.
- Aplikacje bateryjne i przenośne wykorzystujące bistabilne przełączanie dla oszczędności energii.
- Sterowanie obwodami DC/AC w urządzeniach HVAC, oświetleniu i aparatach gospodarstwa domowego o podobnych parametrach.
