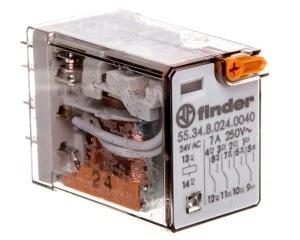

Przekaźnik miniaturowy 4P 7A 24V AC przycisk testujący mechaniczny wskaźnik zadziałania AgNi 55.34.8.024.0040
Miniaturowy przekaźnik elektromagnetyczny serii 55 przeznaczony do stosowania w układach sterowania i modułach montowanych na płytkach PCB oraz współpracy z gniazdami. Urządzenie oferuje cztery styki przełączne, mechaniczny przycisk testujący oraz mechaniczny wskaźnik zadziałania.
Cechy techniczne
- Układ styków: 4P (liczba styków przełącznych: 4), rodzaj styku: podwójny
- Materiał styków: AgNi
- Prąd znamionowy styków: 7 A
- Napięcie cewki: 24 V AC (50/60 Hz)
- Tryb przełączania napędu: monostabilny; polaryzacja napędu: spolaryzowany
- Mechaniczny przycisk testujący oraz mechaniczny wskaźnik zadziałania dla diagnostyki i lokalnego testu obwodu
- Rodzaj połączenia elektrycznego: połączenie wtykowe (bez odłączalnych zacisków, niekompletny z gniazdem)
- Wymiary: szer. 28 mm × wys. 21 mm × gł. 21 mm
- Stopień ochrony: IP20
- Przeznaczenie: montaż na płytce drukowanej i integracja z systemami gniazd montażowych serii 55
Zastosowanie
- Sterowanie pomocnicze w automatyce przemysłowej — interfejsy do PLC, załączanie obwodów pomocniczych
- Panele sterownicze i szafy rozdzielcze wymagające kompaktowych przekaźników o prądzie 7 A
- Systemy diagnostyczne i konserwacyjne — testowanie obwodów za pomocą wbudowanego przycisku i wizualnej informacji o zadziałaniu
- Aplikacje w maszynach i urządzeniach HVAC, automatyce budynkowej oraz aparaturze sterującej
